adaptation anneaux de LED post combustion

[tom5972]

bonjour à tous.
les seules questions idiotes sont celles qui ne sont pas posées. donc:
pour situer le contexte: je monte un rafale AD, avec une tuyère simple qui sort entre les 2 tuyères "maquette", moyennant une découpe conséquente.
dans ces 2 tuyères maquette, je souhaite mettre des anneaux de LED mais au plus près du diamètre en sortie de Ø110mm: je ne veux pas avoir un anneau de 60mm dans une tuyère presque 2 fois plus grande, ça fait pas sérieux et surtout pas réaliste...
je ne peux donc pas garder les anneaux"circulaires" entiers à cause de l'extracteur inox.

donc ma question est (enfin!, allez vous dire): peut on couper un anneau de LED tout en assurant qu'il reste en état de fonctionner correctement? je devrais en enlever environ 1/3.

je pense installer des anneaux xicoy qui sont au bon diamètre
merci pour vos avis "éclairés"

[Nicolight]

Pour avoir posé cette exacte même question à gaspard, la réponse avait été de déconseiller fortement aucune modification sur ces anneaux. Il y a 3 circuits distincts dans ces anneaux les leds ne scintillent pas toutes à l'unisson.
Et tu risquerais de mettre en cour circuit et détruire des composants.

Je m'etais retourné sur le système de jivaro (tape post combustion led jivaro en recherche) tu créerais toi même ta forme.
L'idée de base est pas mal. Le montage tout parallèle pas forcément le top avec le nombre de Led faisant monter fortement lintensité consommée. J'ai donc chaque led d'une tuyère en parallèle qui l'ensemble est mis en série avec la deuxième tuyère..
Ça reste du bricolage ça pourrait être mieux "développé" electroniquement.

Cela dit avec un petit séquenceur radio seulement l'effectif fonctionne:)

[Nicolight]

http://www.jivaro-models.org/postcombus ... ustion.htm" onclick="window.open(this.href);return false;

[tom5972]

merci
et justement, pour illustrer ma demande, voilà exactement ce que je ne veux pas voir sur mon rafale:

[buzz_eclair]

Hello ça irais pas ca? http://www.airfighter-shop.eu/Afterburn ... -Eurosport" onclick="window.open(this.href);return false;

[tom5972]

sans doute, David, mais je vois pas les cotes. et c'est hors de prix!!!!!!

je réfléchis à la solution proposée par Nico (jivaro-models.org):
ça revient à environ 50€ pour les 2 anneaux avec des diodes de même puissance que les Xicoy. 2 resistances, un variateur, un coup de fer à souder et hop!

http://www.led1.de/shop/lng/fr/nichia-l ... 510bs.html" onclick="window.open(this.href);return false;

[Nicolight]

Y'avait une autre boutique proposant ce genre d'anneaux avec un "retour" (si je retrouve le nom, je partage). Mais je trouve affolant les prix auquels ces produits sont proposés. Surtout pour du petit électronique et de la LED très largement démocratisée. De mémoire xicoy est le seul a proposer des tarifs "honnêtes".

[Lionel]

Salut à tous

Allez voir du côté de CHRISTEN , il en a , à 93€ voir sur son site, liste de prix réf: 080G-NF

Salutations Lionel

[Nicolight]

Tu peux partir avec le module xicoy et avoir un meilleur scintillement. Mais assures toi bien des polarisés ça pardonne pas! Le mien grillé en 2 min chrono. (Je déplore un petit papier explicatif de manière générale avec les produits xicoy).
Si tu es motivé. Prends ton temps et essaies de créer 3 channels de led distincteś basé sur le même principe de montage en utilisant un peu d'isolant liquide ça doit se faire. Je referai probablement les miens l'an prochain.

[tom5972]

bon, voilà mes AFTERBURNERS maison:
50 leds en parallèle par anneau, les 2 anneaux en série, sans résistance (j'ai testé avec une 82ohm 1/4W, ça éclaire que dalle! et la theorie veut qu'on y mette une 120ohm 5W ...)
alim 2S sur variateur jeti 10A pour moteur à balais. 3,3V aux bornes des leds
allumage vers 80/85% de gaz, pleins phares à 100% de gaz, réglé directement sur le variateur. résultat:

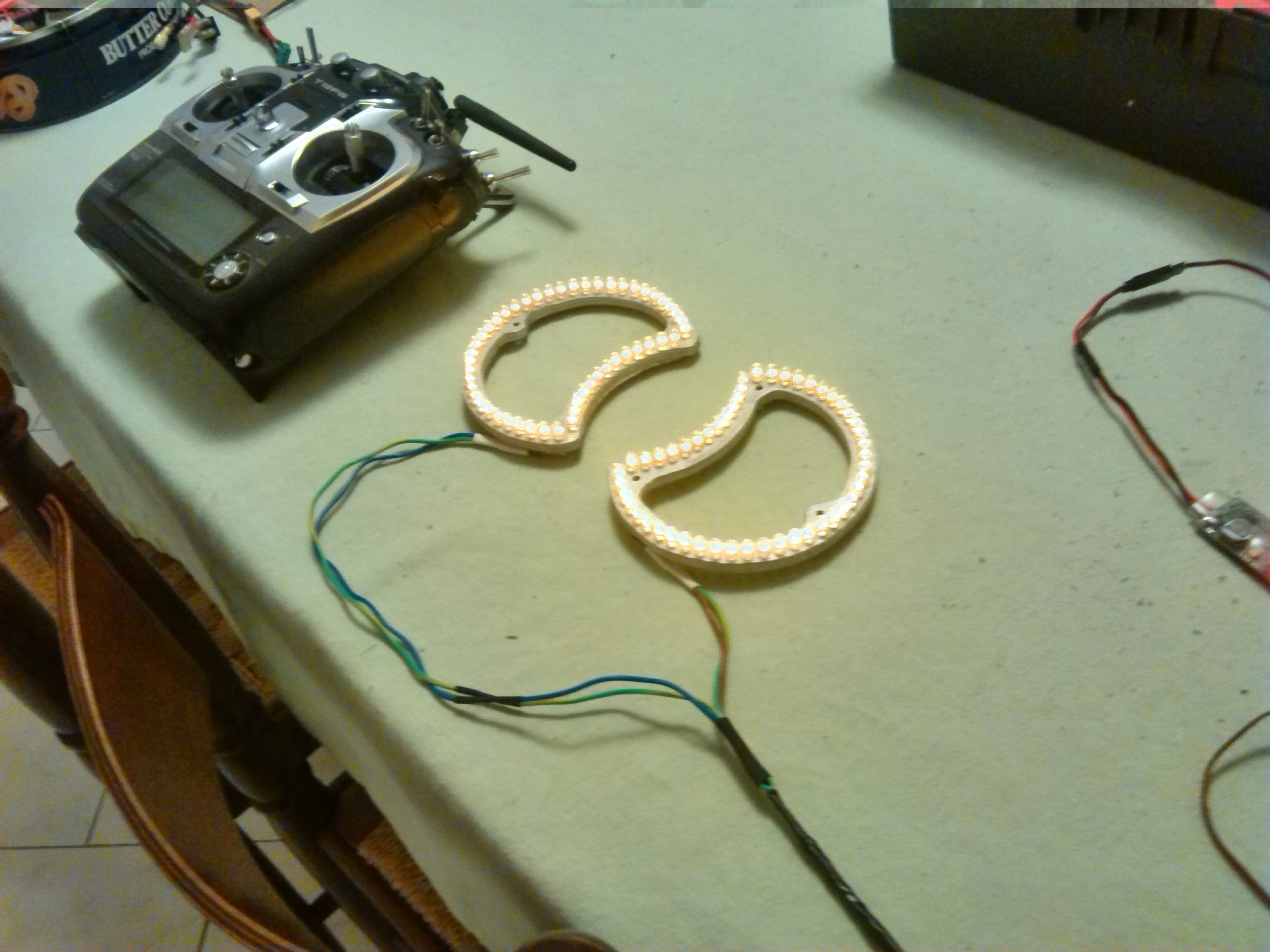

au mini

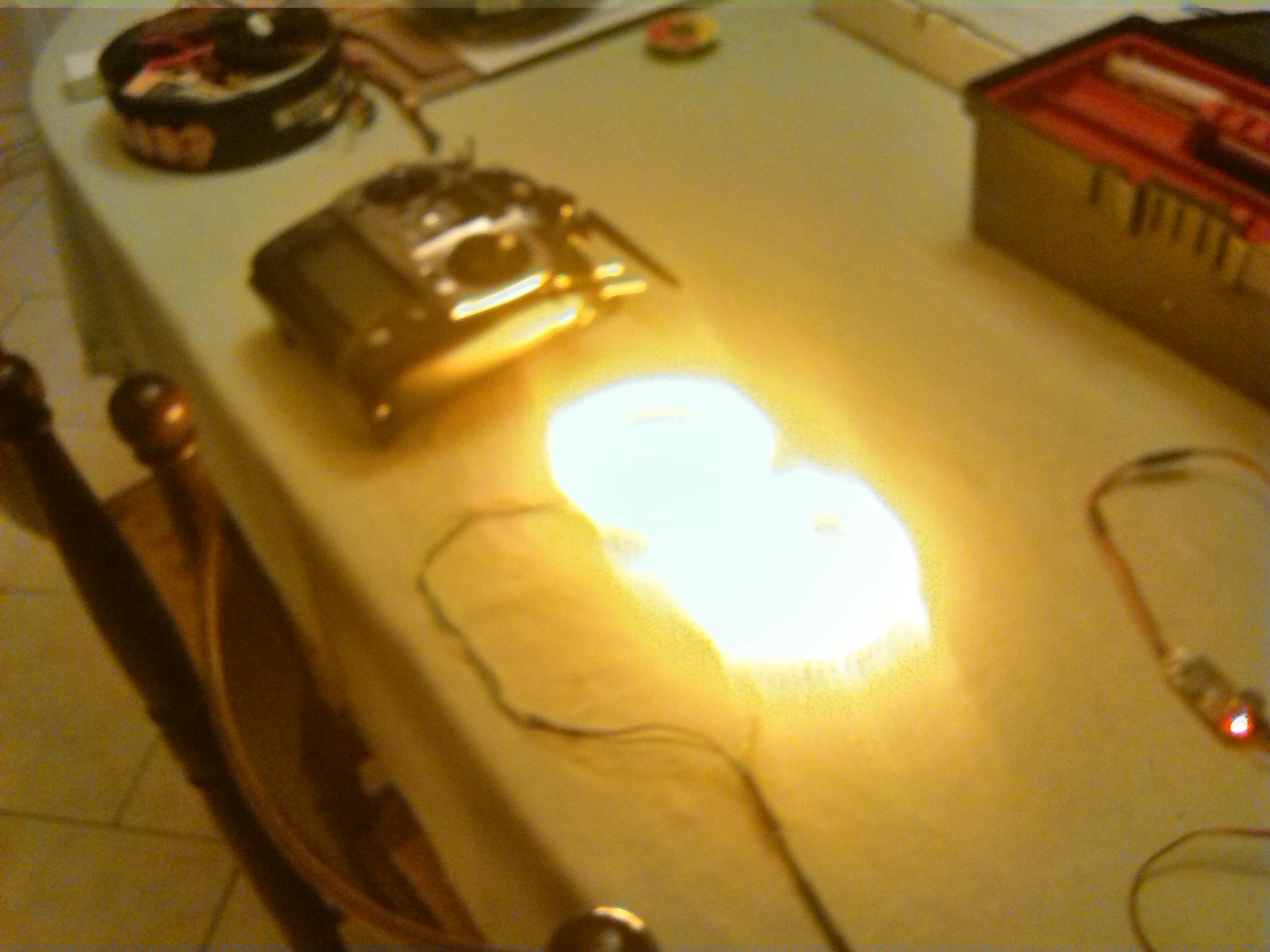

et au maxi, ça dépote! et je peux pas les prendre de face, trop éblouissants
