F4 Phantom axe d'articulation de la gouverne de profondeur

[helicobruno]

Bonjour,

Un collègue, Marc, est en train de construire un F4 Phantom à partir du Plan du célèbre René.





Pour ceux qui connaissent Marc, c'est celui qui a construit le Mystère IV



Nous nous posons une question à propos de l'axe d'articulation de la gouverne de profondeur qui est monobloc. Sur le grandeur l'axe est déporté au dessus de la gouverne entraînant un mouvement pendulaire de celle-ci. Quelle serait la raison d'une telle cinématique ? Marc dans un soucis de se rapprocher le plus possible du grandeur souhaiterait reproduire ce mouvement.
Qu'en pensez vous ?

Merci pour vos éventuelles explications et/ou avis sur la question

[Rhofr]

Bonjour a tous
Un palier par stab monté sur roulement a billes

[gdh]

je comprends mal la question, incontestablement il s'agit d'une gouverne monobloc ou pendulaire dont l'axe serait déporté par rapport a la corde
ce qui pourrait entraîner une dissymétrie, si le déaxage est peut important les effets doivent être peu perceptibles
question subsidiaire ces gouvernes agissent elles sur le tangage ou également sur le roulis (tailerons) ?

[helicobruno]

Je me rend compte qu'il n'est pas facile d'expliquer le fond de notre pensé.
GDH: oui, sans doute, la gouverne agit qu'en tangage.
RHOFR: La question ne porte pas sur le système mécanique, quoi que, le système que tu propose n'a pas l'air mal.

La question porte sur le fait que la gouverne de profondeur n'est pas articulé autour d'un axe qui serait dans l'épaisseur de son profil. L'axe de mouvement de cette gouverne se trouve déporté au dessus de celle-ci, provoquant un mouvement pendulaire du plan horizontal.



Qu'est-ce qu'apporte cette solution sur le grandeur. Quel serait les effets sur un modèle réduit ?

[paulinfrance]

Une petite vidéo de les mouvements, à 3.20 minutes,, https://www.youtube.com/watch?v=WHnV6Hmv0wU" onclick="window.open(this.href);return false;

J'ai une F4 avec une Novarossi .61 et les élévateurs est sur une CAP de 4mm et les cavalières en plastique
faites main,,

[gdh]

très intéressant cette vidéo
si Marc veut faire maquette sur les gouvernes et leurs commandes il y a du travail
mon sentiment est que sur le plan aérodynamique il ne doit pas y avoir de pb
par contre sur le plan structurel les efforts sont déportés avec un effet de bras de levier
le longeron n'est plus dans l'axe de l'articulation, a cogiter
ce n'est que mon point de vue

[Lionel]

Salut à tous

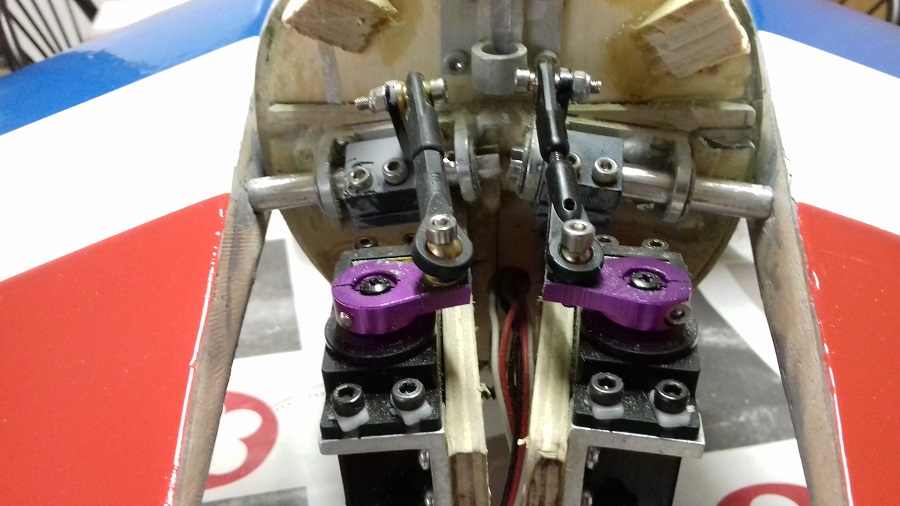

Voila moi ce que j'ai opté pour les profondeurs , sur mon ALAPHAJET de René et cela fonctionne à merveille

Salutations Lionel

[helicobruno]

Lionel, c'est des pièces que tu as fabriquées ?
As tu un plan ou la source ?
Quels servos as tu utilisés ?

Merci

[Lionel]

Non ce sont des pièces que j'ai commandés chez BRUNO C&C MODEL en Italie il a toutes les pièces pour ce type de pivots

Salutations Lionel

[Lionel]

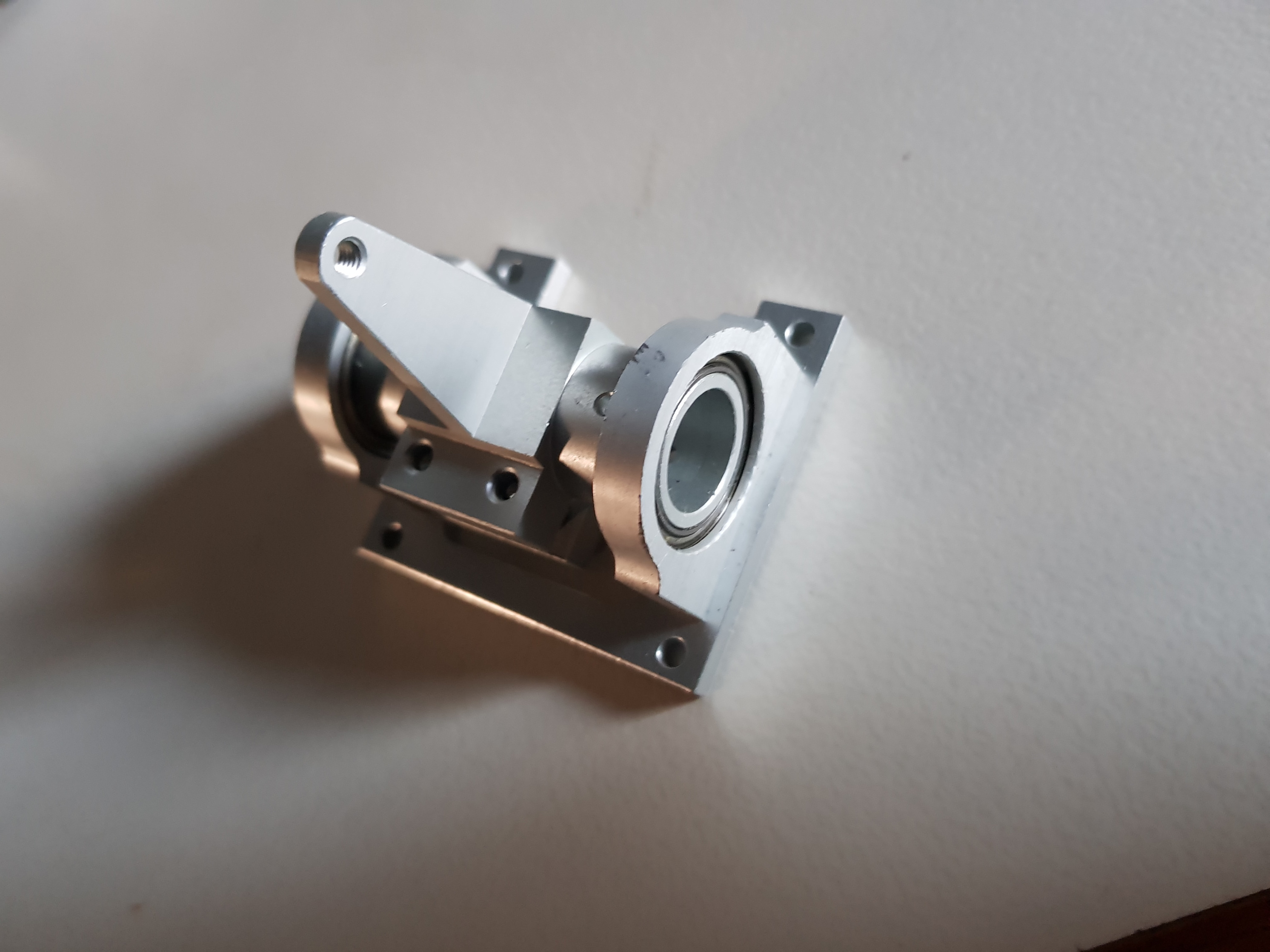

ci-joints les photos des pièces
