Connexions avec plusieurs réservoirs
Re: Connexions avec plusieurs réservoirs
Ok je vois..... Bon après avoir vu tout ça j'ai taillé une forme en mousse PU et je me fais un seul réservoir juste devant le réacteur, comme ça plus de problème
- HarpoonRS
- Tête brulée
- Messages : 728
- Inscription : lun. juin 22, 2009 12:13 pm
- Localisation : LYON
- Contact :
Re: Connexions avec plusieurs réservoirs
Camarocab a écrit :Ok je vois..... Bon après avoir vu tout ça j'ai taillé une forme en mousse PU et je me fais un seul réservoir juste devant le réacteur, comme ça plus de problème
c'est la solution la plus simple, la plus fonctionnelle et la plus légère.
si il y a de la place, faut pas hésiter!
BOOMERANG XL M122NG
HARPOONII n°3 M100XBL
RAFALE 1/7 AD en construction
F22 CD X120
TUTOR Carf TJ74S
HARPOONII n°2 M100XBL
SCIROCCO M140XBL
ViperJet 2m Tomahawk X120
Eurofighter C&C M140
Su54 CD M140XBL
Phoenix ADJets M100XB (détruit, délaminage volet profondeur)
Fouga 1/5 CD X95
Scorpion SimJet2300
T22 Warrior M140 (détruit, pb radio)
BoomerangXL TJ74S (détruit, dépassement VNE)
F15 Skymaster M140 (détruit, pb servo aileron ou volet)
HarpoonII n°1 M100 (plus de 1200 vols, au rebut)
HARPOONII n°3 M100XBL
RAFALE 1/7 AD en construction
F22 CD X120
TUTOR Carf TJ74S
HARPOONII n°2 M100XBL
SCIROCCO M140XBL
ViperJet 2m Tomahawk X120
Eurofighter C&C M140
Su54 CD M140XBL
Phoenix ADJets M100XB (détruit, délaminage volet profondeur)
Fouga 1/5 CD X95
Scorpion SimJet2300
T22 Warrior M140 (détruit, pb radio)
BoomerangXL TJ74S (détruit, dépassement VNE)
F15 Skymaster M140 (détruit, pb servo aileron ou volet)
HarpoonII n°1 M100 (plus de 1200 vols, au rebut)
Re: Connexions avec plusieurs réservoirs
Bonjour, je cherche un chema de raccordement de 3 reservoirs en serie pour les 2 reservoirs lateraux (de 1 litre chacun) et le 1 reservoir central (de 2 litres). En serie, est-ce que le remplissage doit toujours se faire par le UAT (comme dans le schema dessus pour le branchement parallelle) ou ca peut rentrer par un reservoir lateral ? Merci
- f15mig27
- Modérateur
- Messages : 2046
- Inscription : dim. sept. 27, 2009 10:03 pm
- Localisation : Saint Dizier
Re: Connexions avec plusieurs réservoirs
Bonjour,
tu as les meilleurs solutions expliquées au début de ce post.

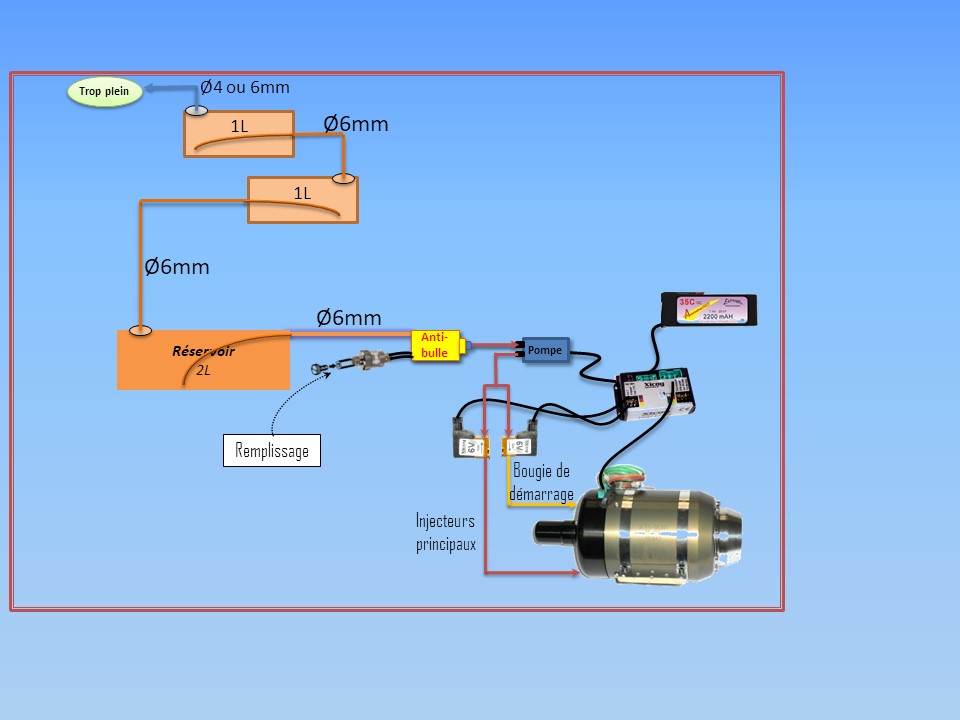

Si tu souhaites absolument un montage série, alors ce schéma te conviendra et il faudra absolument monter en tube de 6mm les connections.
Pas de remplissage plus amont des réservoirs...sinon tu ne chasseras jamais l'air de l'UAT ou du réservoir de 2L.
Donc remplissage impératif par UAT comme schématisé.
Cordialement
Gaetan
tu as les meilleurs solutions expliquées au début de ce post.
Si tu souhaites absolument un montage série, alors ce schéma te conviendra et il faudra absolument monter en tube de 6mm les connections.
Pas de remplissage plus amont des réservoirs...sinon tu ne chasseras jamais l'air de l'UAT ou du réservoir de 2L.
Donc remplissage impératif par UAT comme schématisé.
Cordialement
Gaetan
Quiconque prétend s'ériger en juge de la vérité et du savoir s'expose à périr sous les éclats de rire des dieux car nous ignorons comment sont réellement les choses et que nous n'en connaissons que la représentation que nous en faisons.
Albert Einstein
Albert Einstein
Re: Connexions avec plusieurs réservoirs
Bonjour,
Je suis en train de monter un F16 TOPRC dans cet avion il y a trois réservoir, j'ai bien compris le principe de branchement grâce à vos schéma merci, mais je me pose juste une question dans l'avion les deux reservoir lateraux sont plus bas que le reservoir central est ce que cela va poser un probléme?.
D'avance merci.
Dominique.
Je suis en train de monter un F16 TOPRC dans cet avion il y a trois réservoir, j'ai bien compris le principe de branchement grâce à vos schéma merci, mais je me pose juste une question dans l'avion les deux reservoir lateraux sont plus bas que le reservoir central est ce que cela va poser un probléme?.
D'avance merci.
Dominique.
- f15mig27
- Modérateur
- Messages : 2046
- Inscription : dim. sept. 27, 2009 10:03 pm
- Localisation : Saint Dizier
Re: Connexions avec plusieurs réservoirs
Bonjour Dominique,
Si branchés en série : non.
Si branchés de sorte que les 2 latéraux en // se déversent dans le central : non.
Tout autre montage : oui-> pb
Cordialement
Gaëtan
Si branchés en série : non.
Si branchés de sorte que les 2 latéraux en // se déversent dans le central : non.
Tout autre montage : oui-> pb
Cordialement
Gaëtan
Quiconque prétend s'ériger en juge de la vérité et du savoir s'expose à périr sous les éclats de rire des dieux car nous ignorons comment sont réellement les choses et que nous n'en connaissons que la représentation que nous en faisons.
Albert Einstein
Albert Einstein
Re: Connexions avec plusieurs réservoirs
Bonjour Gaëtan,
Merci pour ta réponse, en faite je vais utiliser que les deux réservoirs latéraux à eux deux cela me fait une capacité de 3.6l, je vais donc les brancher
chacun avec une mise à l'air et en sortie les deux reliés avec un T qui lui sera branché sur ma nourrice naturellement en respectant des longueurs de durites similaire.
Le troisième réservoir je vais le monter pour un fumigène dans l'avenir.
Un grand merci pour ta réponse.
Bonne Journée.
Dominique.
Merci pour ta réponse, en faite je vais utiliser que les deux réservoirs latéraux à eux deux cela me fait une capacité de 3.6l, je vais donc les brancher
chacun avec une mise à l'air et en sortie les deux reliés avec un T qui lui sera branché sur ma nourrice naturellement en respectant des longueurs de durites similaire.
Le troisième réservoir je vais le monter pour un fumigène dans l'avenir.
Un grand merci pour ta réponse.
Bonne Journée.
Dominique.
