Train rentrant Elctrique "Electron-Retract"

[j.p.fillon]

Peut-être que Gaëtan pourra commenter cette photo !
Jean-Pierre

[MADISONMaster]

Peut-être que Gaëtan pourra commenter cette photo !
Jean-Pierre

Vive le "1/7" Provence ...

MADISONMaster (ex 1/7 - équipe à Quinquin)

[j.p.fillon]

1/7 ? du temps des Jaguar ?
Jean-Pierre

[MADISONMaster]

1/7 ? du temps des Jaguar ?
Jean-Pierre

Yes

SNA - 1976-1985 (le "Ch'tit" était chef de piste)

MADISONMaster

[MADISONMaster]

Bonjour,

L'utilité d'un aérofrein proportionnel est extremement reduite !
Aucun chasseur ne possède d'aerofrein proportionnel , ils sont tous en tout ou rien ( Rafale, alphajet , Mirage 2000, F15,)
A vrai dire tu dégrades ton energie a la demande , puis une fois que c'est bon, tu rentre les AF, sauf pour l'atterrissage ou certains avions les gardent sortis
pour augmenter le régime moteur a l'atterrissage et ainsi avoir une meilleure reprise en cas de remise de gaz ( cas de l'alphajet, et certains F15 que j'ai pu observés)

Bref, le seul cas ou j'aurai eu besoin d'AF proportionnels etait ce vol là:


pour réguler la position en ravitaillement ou nous étions obligé de mettre la PC en virage....vraiment un cas marginal où la régulation pas a-coups a suffit !

Cordialement
Gaetan

PS pour inserer des photos: ICI

Bonjour Gaetan,

Le Rafale actuel n'a pas d'AF, non ? Il se sert de ses canards cabrés à la pose ?

Nicolas.

Oui
La fonction aérofreins est obtenu par braquage asymétrique des gouvernes de voilure en associant à la manœuvre les plans canards.

MADISONMaster

[f15mig27]

Bonjour,
Une petite escapade sur le net d'ou je suis en Afrique.
Concernant la soit-disant inversion profondeur/gaz: jamais entendu parler de ca sur avion et encore moins chasseur.
La derniere fois ou j'ai utilisé ca, c'etait sur planeur, et la c'est vrai: AF pour la pente et profondeur pour le badin.

Ensuite la fonction AF du Rafale est peut utilisée, car mal concue: elle a une efficacite reduite à haute vitesse: un comble!
Nhalyn, je te mets au defit de dégrader rapidement ton energie à Mach 0.95 juste avec une prise d'incidence, l'avion ( et le pilote!) s'arrete a 9g.
Cela peut servir en descente rapide pour des manoeuvres de combat defensive, ou on veut descendre tres vite et sans accelerer de trop pour garder efficacité des commandes de vols.
Enfin, sur ta photo JP, il n'y a pas de fonction AF d'activée, c'est la mise en butée normale du canard a la sortie du train.
La fonction AF est le braquage du canard et les elevons en crocodille.
Cordialement
Gaetan

[Nhalyn]

Ho ben j'ai jamais dit que ça marchait à haute vitesse ! D'ailleurs je voudrais bien savoir si on a le droit de sortir des AF à mach 0.95 sur d'autres avions sans casser quelque chose...

Le coup de l'inversion prof-gaz j'en ai entendu parler à propos de Mirage 3, autre production Dassault et delta, sans canard qui plus est. J'ai trainé ma curiosité au CEV de Cazaux pendant mon service, ils avaient encore 2 mirage 3 en action à l'époque aux essais en vol... Un chouette d'avion d'homme ça... On droit pouvoir trouver trace de mes dires dans la littérature abondante sur cet avion. Ca marche sur toutes les ailes delta, y compris sur le Concorde, qui au dela d'une certaine incidence ne peut plus accellerer même plein gaz-PC si on ne peut pas rendre la main et accepter de perdre de l'altitude, voir à Gonesse quand il manque un moteur à l'appel. Peut-être le Rafale dispose t'il d'assez de puissance pour, à vitesse mini-mini, accepter en même temps une remise de gaz et un ordre à cabrer et accellerer ET reprendre de l'altitude. Si tu peux essayer en altitude... PS: fait gaffe à toi là-bas

La fonction "croco" dont tu parle a également un autre corrolaire : le fait de cabrer très fortement au canard donne un fort effet cabreur et de la trainée. pour compenser cet effet cabreur, il faut "pousser" coté aile, donc braquer vers le bas les gourvernes du bord de fuite, ce qui donne un beau profil creux à l'aile, qui porte plus et permet donc d'approcher à plus basse vitesse. Tout cela combiné (gouvernes braquées dans tous les sens, plus portance ajoutée partout canard + aile) permet d'arriver lentement au sol avec une trainée facilitant la gestion de la vitesse et de la pente d'approche. Coup double donc.

C'est déjà ce qui était recherché par Mr Payen en 1953 avec son Payen Katy dont l'AF caudal (la dérive s'ouvrant en deux) donnait un fort effet cabreur (volontaire donc !) qui obligeait à pousser assez fort à la prodondeur de cette aile delta. Il a été démontré à l'époque un gain important vers le bas de la vitesse en courte finale grace au gain de portance obtenue (aile porte plus = décrochage à vitesse plus basse et incidence plus élevée).

Cette solution a été reprise sur la navette spatiale américaine avec le même AF et le même effet cabreur... On peut voir sur les vidéos que à part l'arrondi final, la courte finale se fait avec les gouvernes du BF au neutre malgré la grosse incidence !

Moi je dis ça pour partager, je pense mes sources fiables (CEV, Mr Payen himself... je connais personne à la nasa par contre... )

[j.p.fillon]

Bonjour,
Une petite escapade sur le net d'ou je suis en Afrique.
La fonction AF est le braquage du canard et les elevons en crocodille.
Cordialement
Gaetan

Comme çà ,
A+ Prends garde à toi !!

[MADISONMaster]

Bonjour à tous

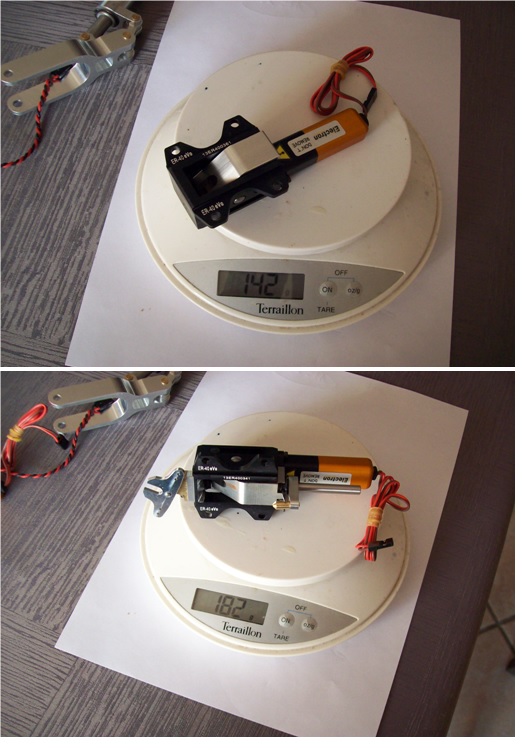

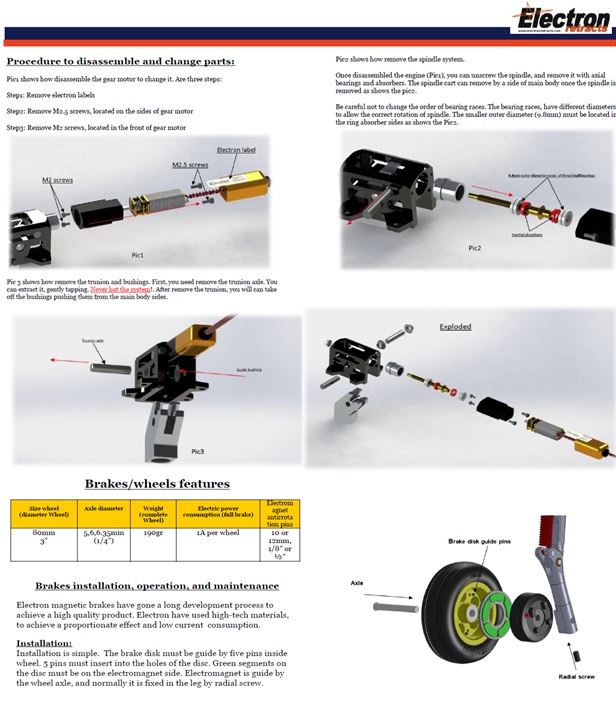

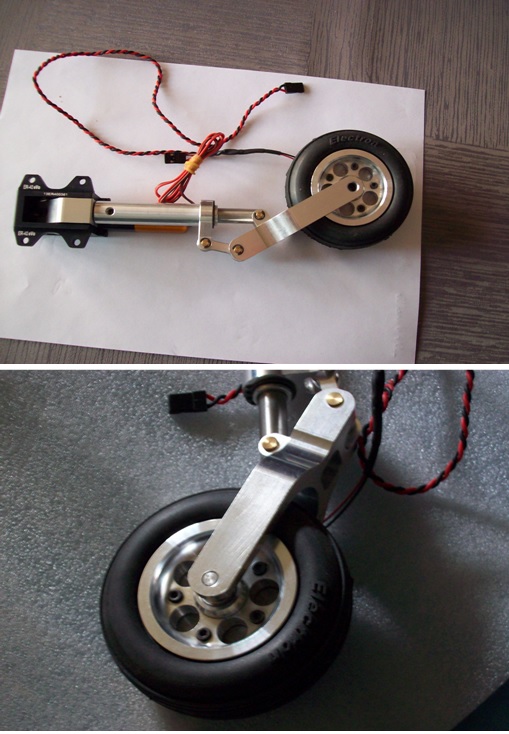

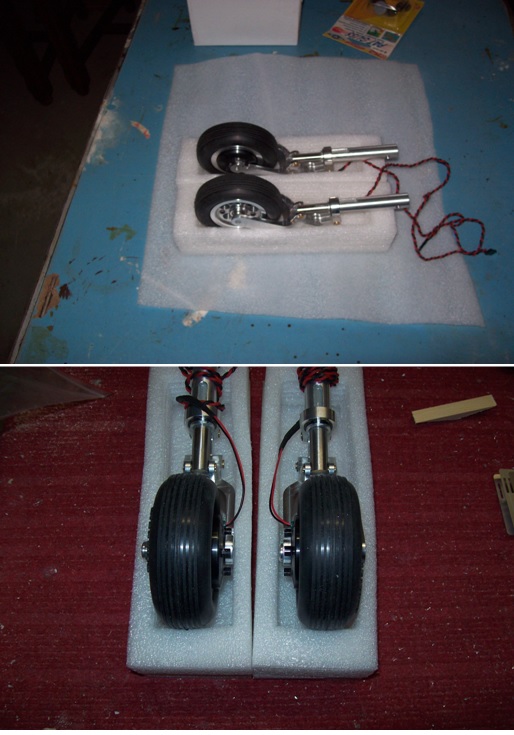

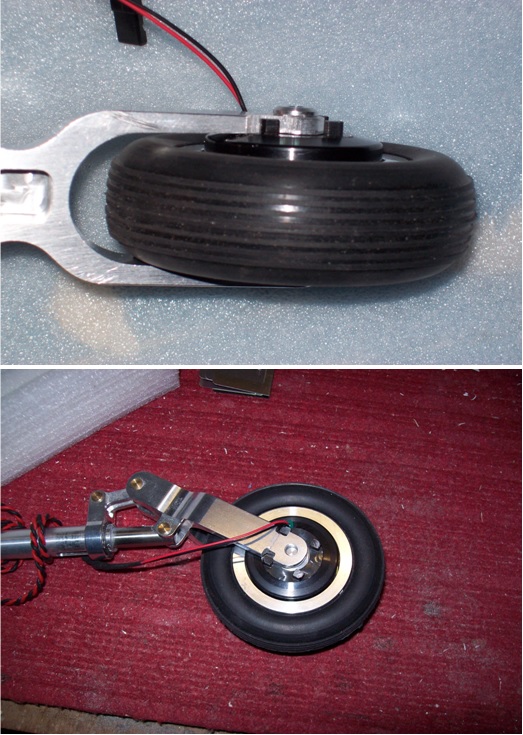

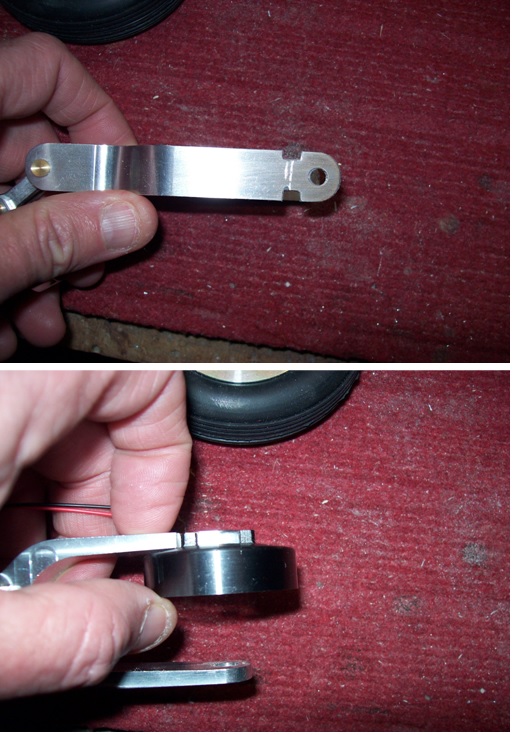

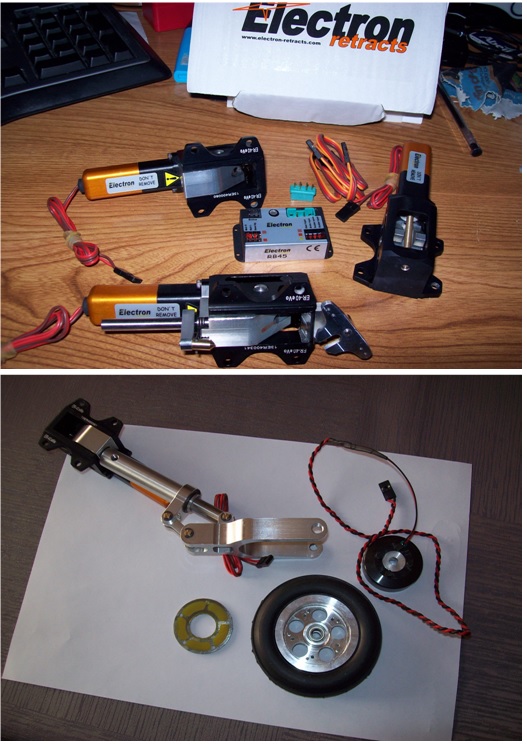

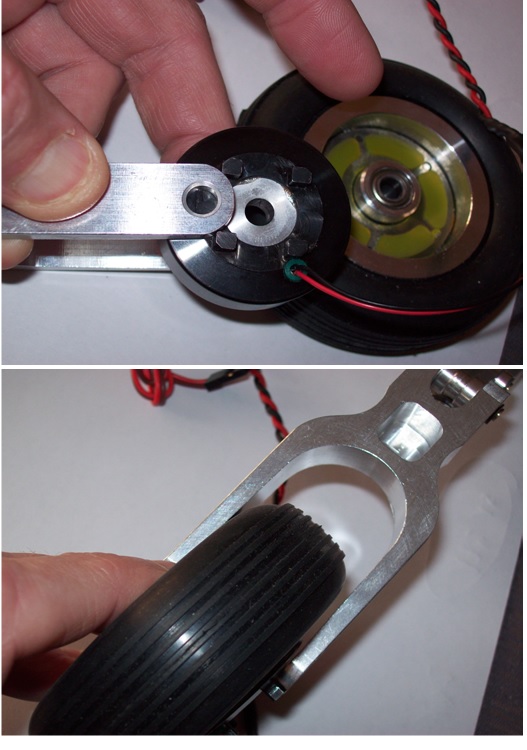

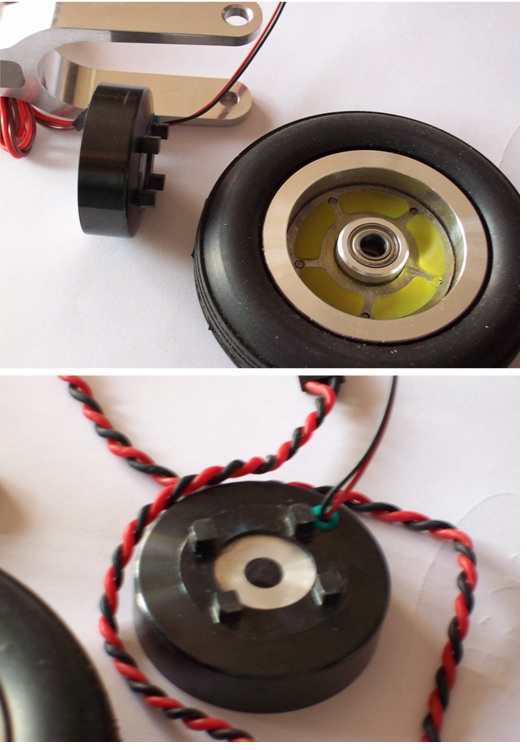

Pour ceux à qui cela intéresse, quelques photos sur la documentation, le poids des éléments composant le train Electron (avec freins électriques) diam 80mm avec une adaptation à faire sur jambe de train BEHOTEC NLK (échancrures pour faire passer les ergots et bloquer le bloc électromagnétique) - C'est tout de même assez lourd si on prend l'exemple ci dessous !

1 Electronique ELECTRON RB45 19 gr
1 jambe AV Trailing leg NLK175 100 gr
2 jambes TP Trailing leg NL155L 244 gr
1 Roue 65 Rim C3 48 gr

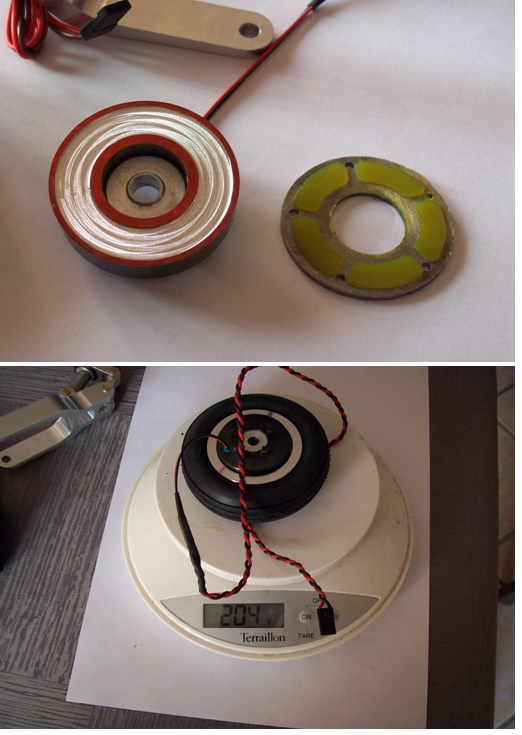

2 Roues 80 ELECTRON + frein magnétique 408 gr
2 TR P ELECTRON 284 gr
1 Train AV ELECTRON 182 gr
-------------------------------------------------------
Total 1285 gr


MADISONMaster

[MADISONMaster]

suite

MADISONMaster
