Bonjour,

J'ouvre ce poste au sujet du montage de mon nouveau joujou, donc il s'agit du SU 27 jetlegends , je posterai au fure et a mesure du montage .

Donc petit rappel de ces caractéristique :
Echelles 1/8,5
Envergure : 1,73 m
Longueure 2,58m
Pour un poid semble t-il de 15 kg sans fuel, a voir .

Je compte le motoriser par 2 merlin 90k ,l'équipé en servo hitec , une powerbox evolution + RRS powerbox (2 recepteur 6014HS) .
il est équipé d'origine de 2 reservoir de 1,8L chacun, et je vais certainement faire l'alimentation en carburant séparé, cad un resroir et un bvm par réacteur .


Voila, quelque photo pour commencer .

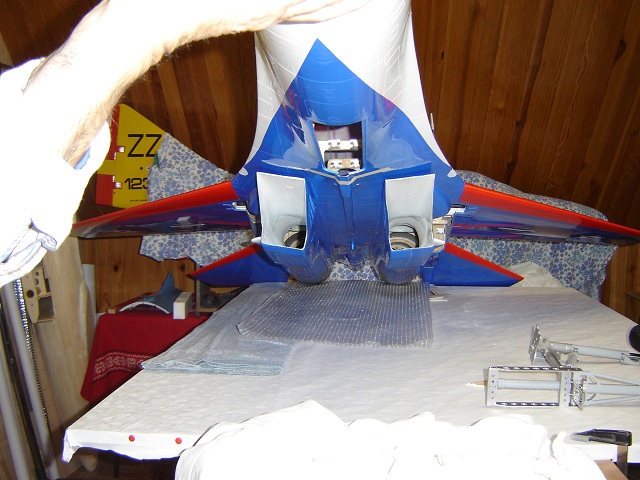

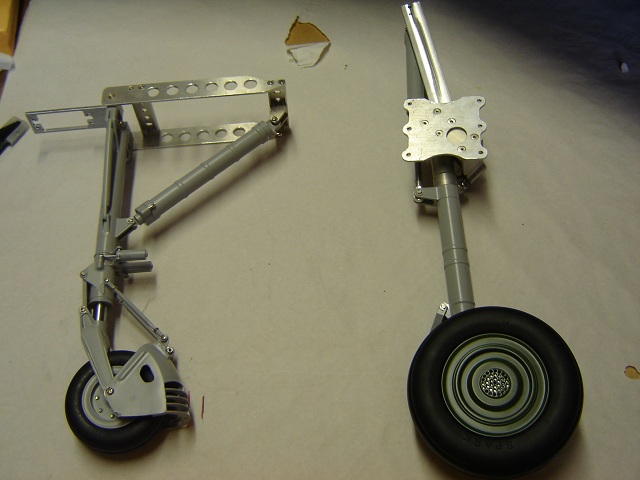

Train rentrant Su 27

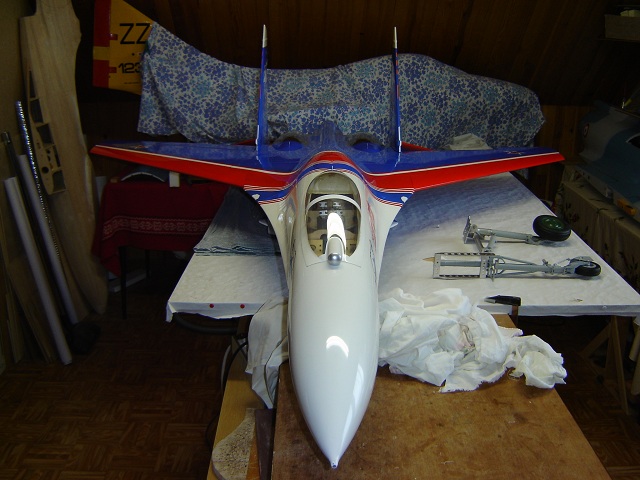

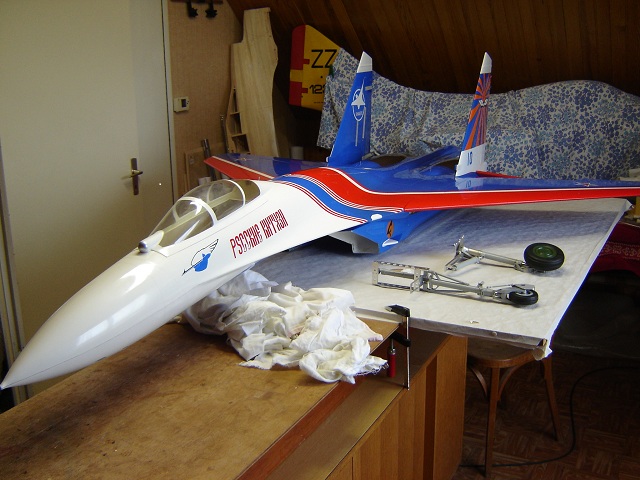

Su 27 jetlegend



A bientot .

Eric

[autorot]

Salut Eric,
Merci pour ces photos

Tiens nous au jus de l'avancement. De mon coté, comme je te l'avis dis, je le commanderai au printemps 2011, surement la deco camo, même motorisation que toi.

A+
Sébastien

[thunderbolt]

Salut sébastien,

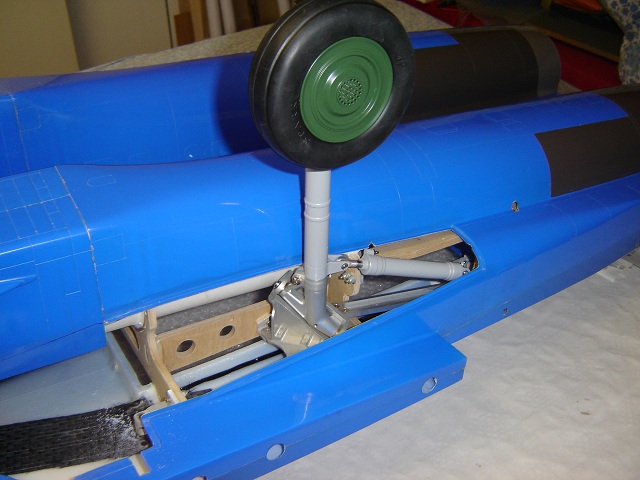

Ok pas de probleme, voici encore quelque photo , on commence par l'installation des trappes et train




A+

Eric

[f15mig27]

Excellent,

Tu peux nous faire des photos de la prof, et notemment du systeme de commande.?

Tu mets des 8911 ??

Amicalement
Gaetan

[thunderbolt]

Salut Gaetan,

A la profondeur je vais mettre des hitec 7950TH a pignon titan et 29 kg sous 6V .

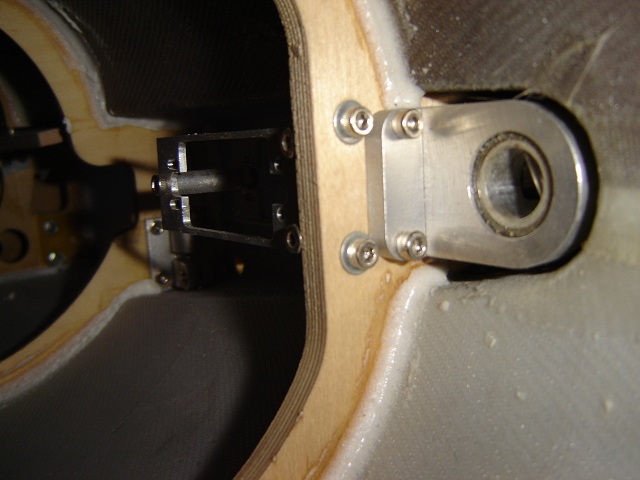

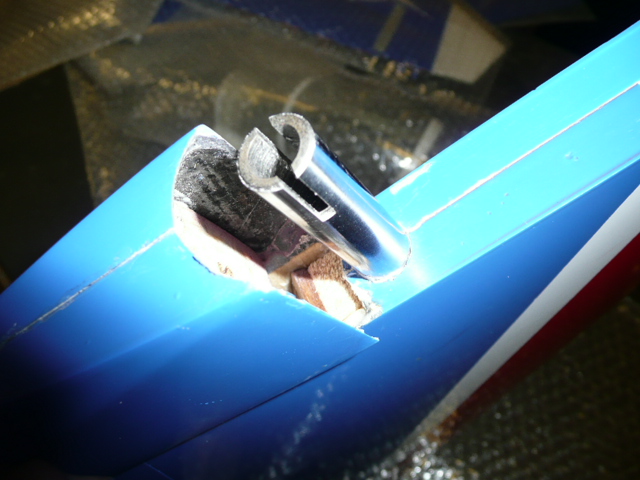

Ci joint le system de profondeur qui est monté sur roulement et le stab qui est demontable par systeme de gueule de loup et maintenu serrer par deux vis en blocage.

Le stab n'est pas équilibrer en statique, qu'en pense tu ?

A+

Eric


.


[f15mig27]

Ca parait tres sérieux!

Pour l'équilibrage, pas de souci !
Tu as pas mal de post sur le forum a ce sujet...mais c ok sans équilibrage.

Je te recontacterai pour plus d'info, j'ai un projet similaire en cours, mais le premier vol :5s,
centrage faux sur la notice de 10cm! D'ou ma question en MP.

@ bientot à Luxeuil peut être, (faut que je retourne entrenir ma barraque avant l'hiver, je contacterai tout le monde pour une scéance de vol en meme temps...)

Gaetan

[thunderbolt]

Oui sa a l'air pas mal, j'ai pas d'experience en stab pendulaire donc je me renseigne a droit à gauche .

Ok pour ton Su35, ta pas eu trop de mal ?, comme je t'ai dit le centrage du jetlegend est à 195 mm pour une corde de 64 cm .

Quelque photo de l'installe des trappes, y a un peu de boulot .

A+

Eric




[thunderbolt]

Bonjour et bonne anné a tous ,

Le montage du Su 27 continu, les trappes et train sont installé ainsi que l'AF, on s'attaque a l'installations des deux merlin 90, voir photo .

A bientot .

Eric

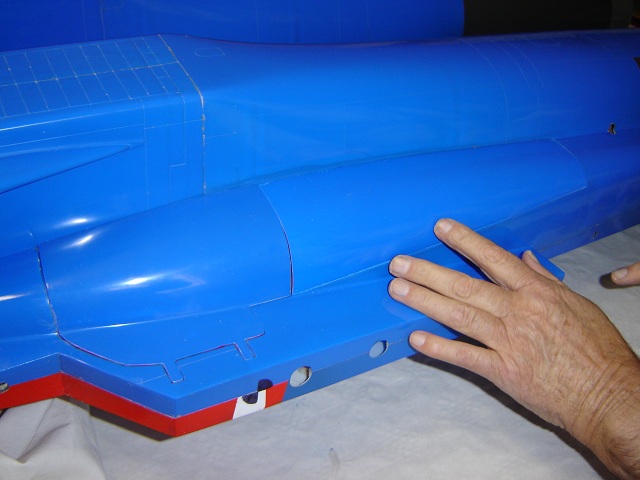

- Concernant les trappes, on a ajouté un systeme de forçage de l'ouverture de la trappe par le train, au cas ou la trappe ne s'ouvrirai pas correctement et sans cette petite corde a piano le train ne sortirais pas .

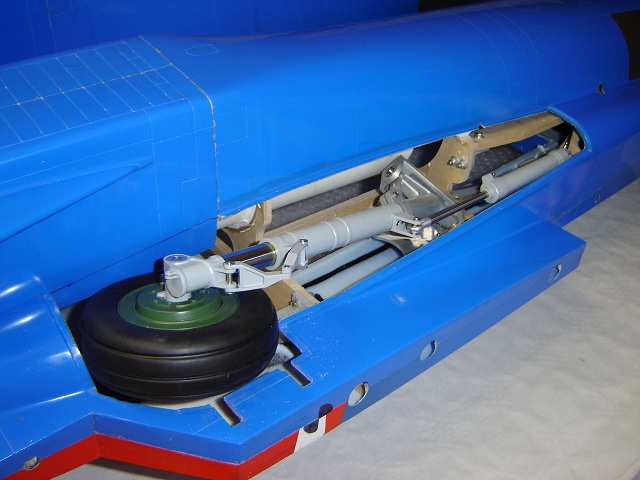

Trappes + verin

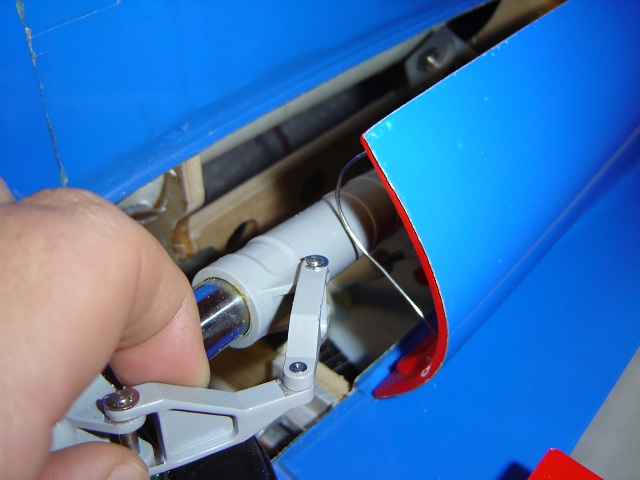

Securité forçage trappe

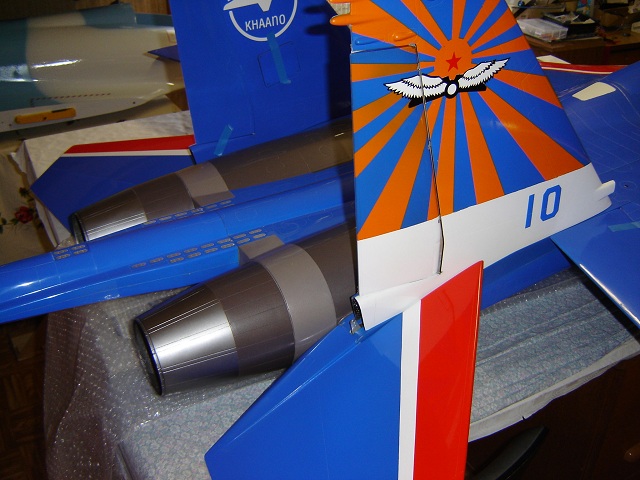

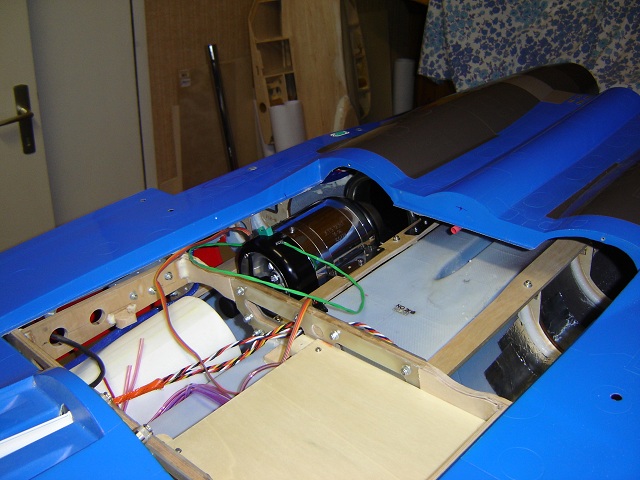

- L'installation des merlin 90, ils rentrent tous juste, il ne faudrais pas des réacteur plus gros , c'est un peu la galère pour fixé les tuyères !

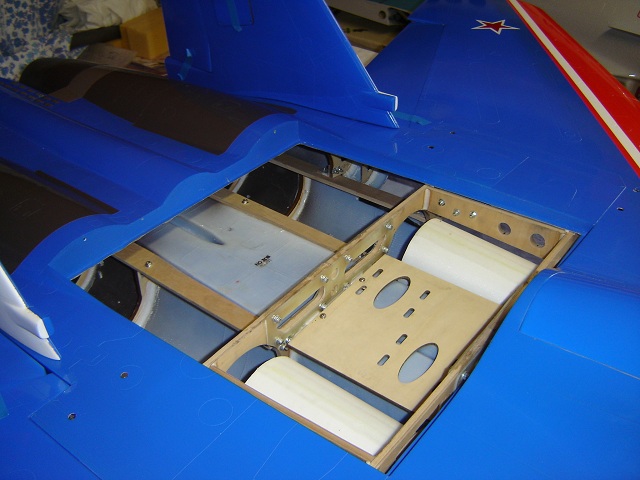

Installation M90


[f15mig27]

Magnifique Eric,

Encore quelques photos et tu vas précipiter mon achat ! !

[thunderbolt]

Salut Gaétan,

Pas de probleme pour les photos, j'en metterai un peu plus !

Sinon t'avais raison pour les merlin 90, ils sont fait pour ce jet, sa rentre tout juste et il sont vraiment pas lourd, je les ait fait tourner, sa fonctionne super bien, les démarrages sont excellent et vraiment doux , je regrette pas mon achat .



A bientot

Eric.
