construction turbine gaz

[lucas83]

Bonjour à tous, je me présente, Lucas, tous nouveau sur le forum
Je me permets de venir vous demander conseils.
Je construit depuis plusieurs temps un réacteur sur la case du FD3/64.
Je rencontre un gros pb au niveau du fonctionnement car il ne reste pas auto alimenter.
Je pense que ma chambre de combustion ne conviens pas avec ce système de tube en serpentin.
Du coup je refait une nouvelle chambre mais je voudrai savoir si vous avez des conseils ou des plans pour ma nouvelle chambre.
Je voudrai partir sur une chambre type KJ66, ou autre modèle, mais je vois beaucoup de chambre alimentée par le derière!!! Du coup je suis un peu perdu.
Je vous remerci de me consacrer un peu de votre savoir. Cordialement.

[lucas83]

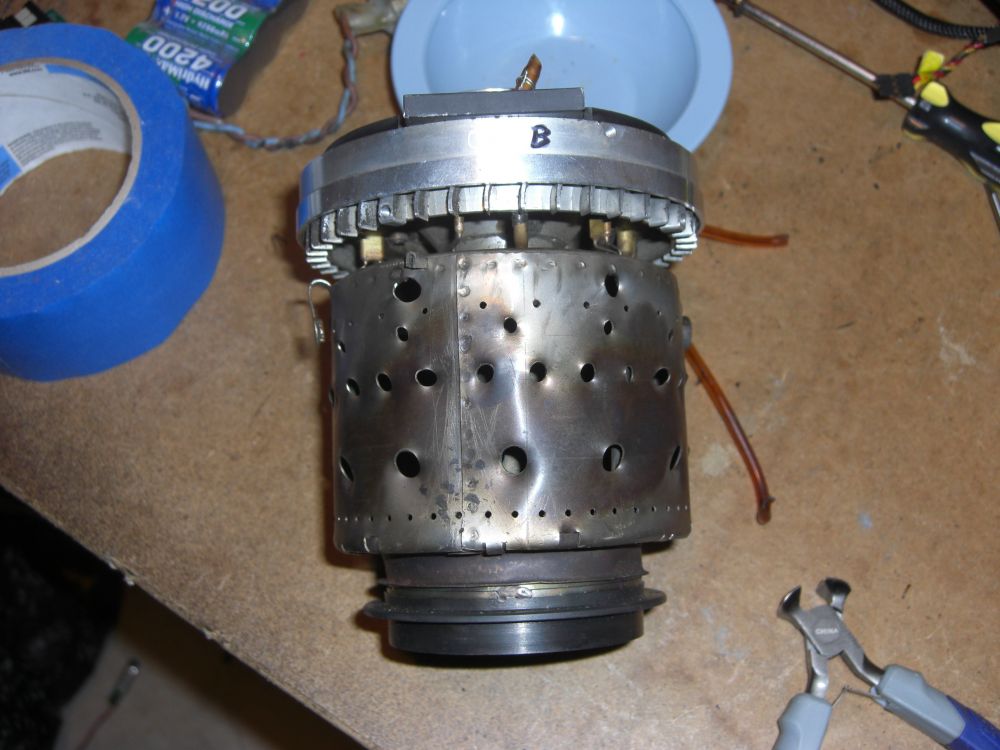

Alors voila 2 chambre, je comprend pas pourquoi une est aliment devant et l'autre derrière???
Derrière il y a la chambre qui devient rouge tellement cela chauffe! Comment les canalisations ne brulent pas?

[lucas83]

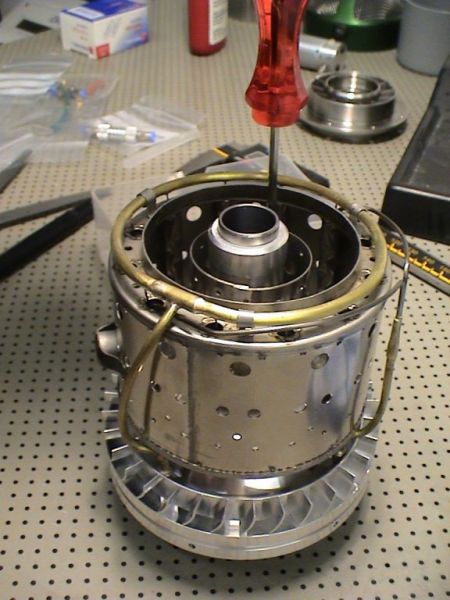

Et la par devant!
Je vous cache pas que j'aurrai bien besoin que vous m'aidiez car je sèche grave la!!

[j.p.fillon]

Eh oui !
On peut alimenter de ces deux façons.
Le principal étant que l'injecteur soit placé au même endroit dans le stick,afin d'avoir une très bonne vaporisation et mélange.
L'extèrieur de la chambre de combustion est "froid".Façon de parler ,car l'air comprimée par le compresseur se trouve aux environs de 200° au passage du diffuseur.
Bon courage pour la construction de la turbine.
Jean-Pierre

[lucas83]

ok merci JP.
Schématiquement cela veux dire quoi exactement " au même endroit dans le stick"?
Le mélange gaz/air se fait dans le stick? Je croyais qu'il se faisait dans la chambre!! Car j'ai vu qu'il y avait plusieurs façon de disposer les stick. Ou droit ou recourbés vers le début de la chambre. A vrai dire je ne comprend pas pourquoi il y a toute ces méthodes.

[lucas83]

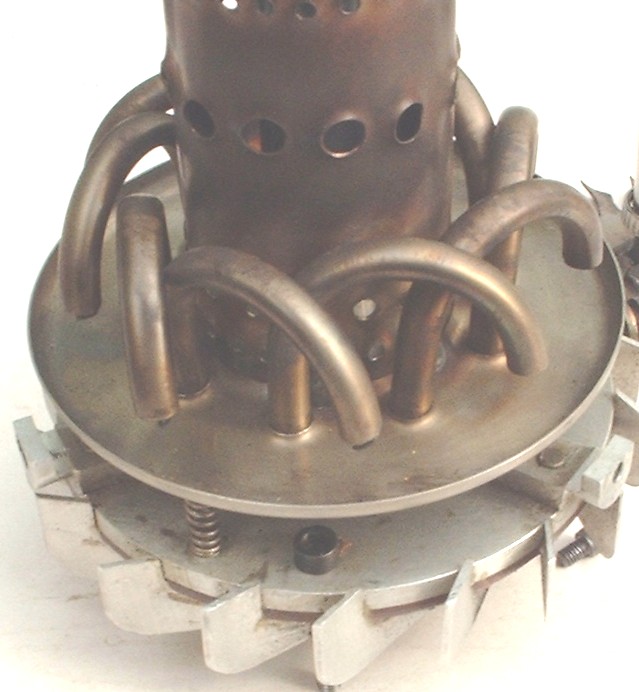

Voila des sticks recourbés! Pourquoi cette méthode, j ' avoue que je sais pas. Mais faudrai si vous pouvez me dire car je voudrai commencer ma nouvelle chambre de combustion.
Quelle méthode me conseillez vous?

Voila des photos d'un de mes protos.

[j.p.fillon]

Re!
Le passage du carburant dans le stick a pour but de favoriser la vaporisation du carburant ,ce qui favorisera un bon mélange ave l'air et une combustion correcte.Et pour celà ,la partie ouverte de l'injecteur doit être positionnée au 2/3 du stick. Je ne saurai dire pourquoi ,l'expèrience l'a prouvé.
Le tout favorisé par une bonne pression interne dans la chambre .
D'où l'influence de l'angle d'attaque des pales du diffuseur ,la bonne dimensions et répartition des trous de la chambre ,etc... etc ...
Au début des recherches ,tout le monde a essayé différentes formules .
Combustion inversée ,même.
Actuellement ,les constructeurs ,ont bien améliorée la combustion,simplifiée la fabrication et affinées les solutions .

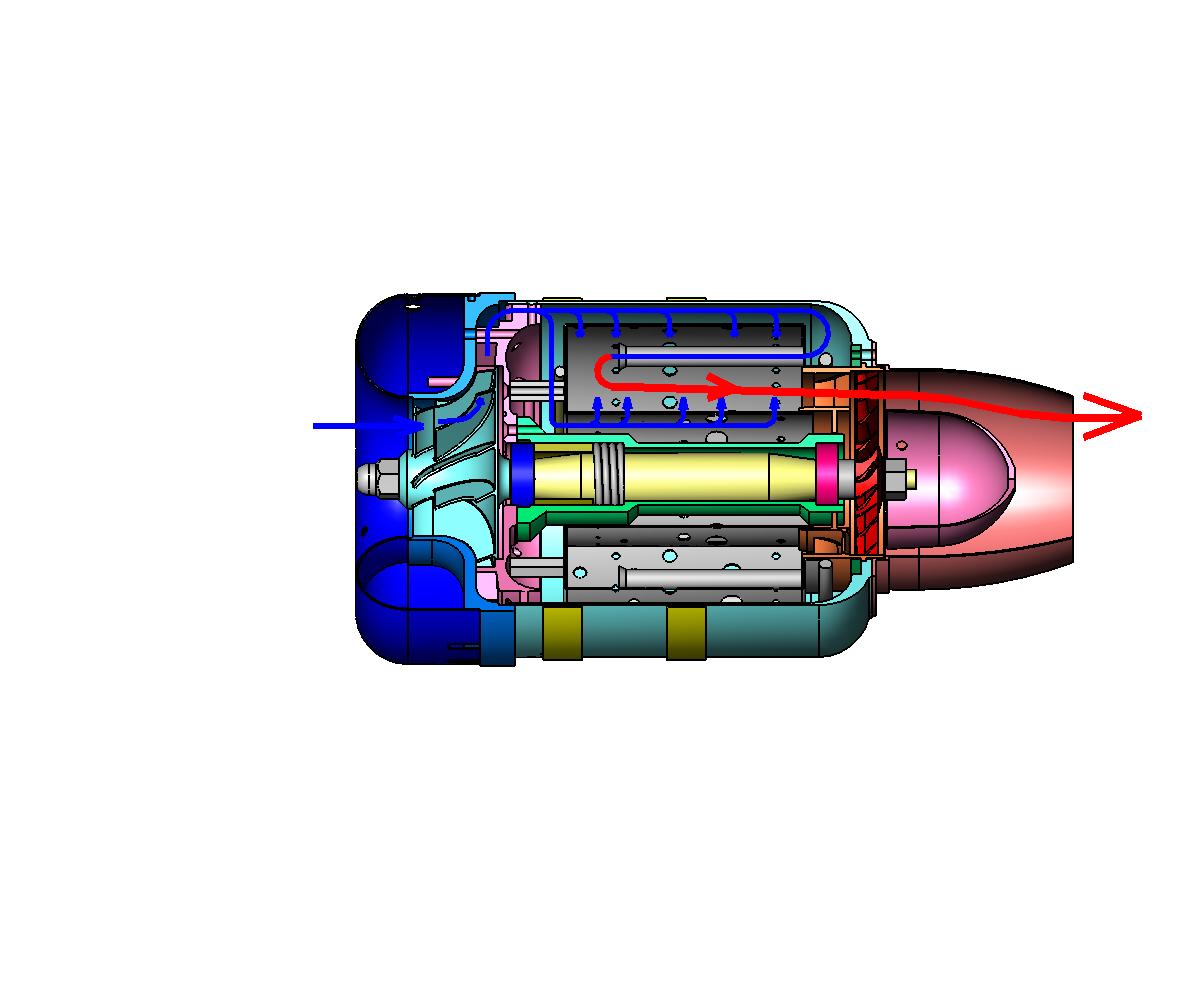

Voici une photo qui montre le schéma d'un réacteur et le parcours de l'air (bleu)et de la flamme (rouge )

[lucas83]

vraiment merci JP, ca m'aide beaucoup. Je vous montre vite les photos de ma nouvelle chambre.

[lucas83]

Bonjour a tous
Bon voila la turbine ok, premier test ce jour mais elle ne reste pas auto alimentée. dés que je retire le moteur de démarrage elle stop! avez vous un idée?

[lucas83]

je comprend pas vraiment. Lorsque j’envoie le gaz et que je l’enflamme, je n'ai que grosse flamme jaune!!! certes elle tourne très vite et elle souffle mais je n'arrive pas à obtenir une belle flamme bleue comme je peux le voir sur le net!
La je crois que je ne comprend plus trop

Je suis preneur de tous conseils. Merci
