Désirant me lancer dans la création toute pièce d'un parachute de queue pour un appareil (Sukhoi 30Mk), je vous fais partager mon expérience à toute fin utile.
Plusieurs étapes pour avancer sereinement sans perdre de temps:
1- Recherche de photos du système grandeur pour ne pas faire un truc à coté de la plaque ;
2- Réalisation de plans sur papier pour juger de l'encombrement des systèmes envisagés et de leur viabilité/fiabilité ;
3- Réalisation de la liste et commande des matières premières ( réalisation parachute et verrin) ;
4- Réalisation du parachute ;
5- Réalisation du verrin ;
6- Réalisation du logement ;
7- Intégration du logement dans l'avion ;
8- Test au sol.
Les étapes en vertes sont terminées au 06/05/2018.

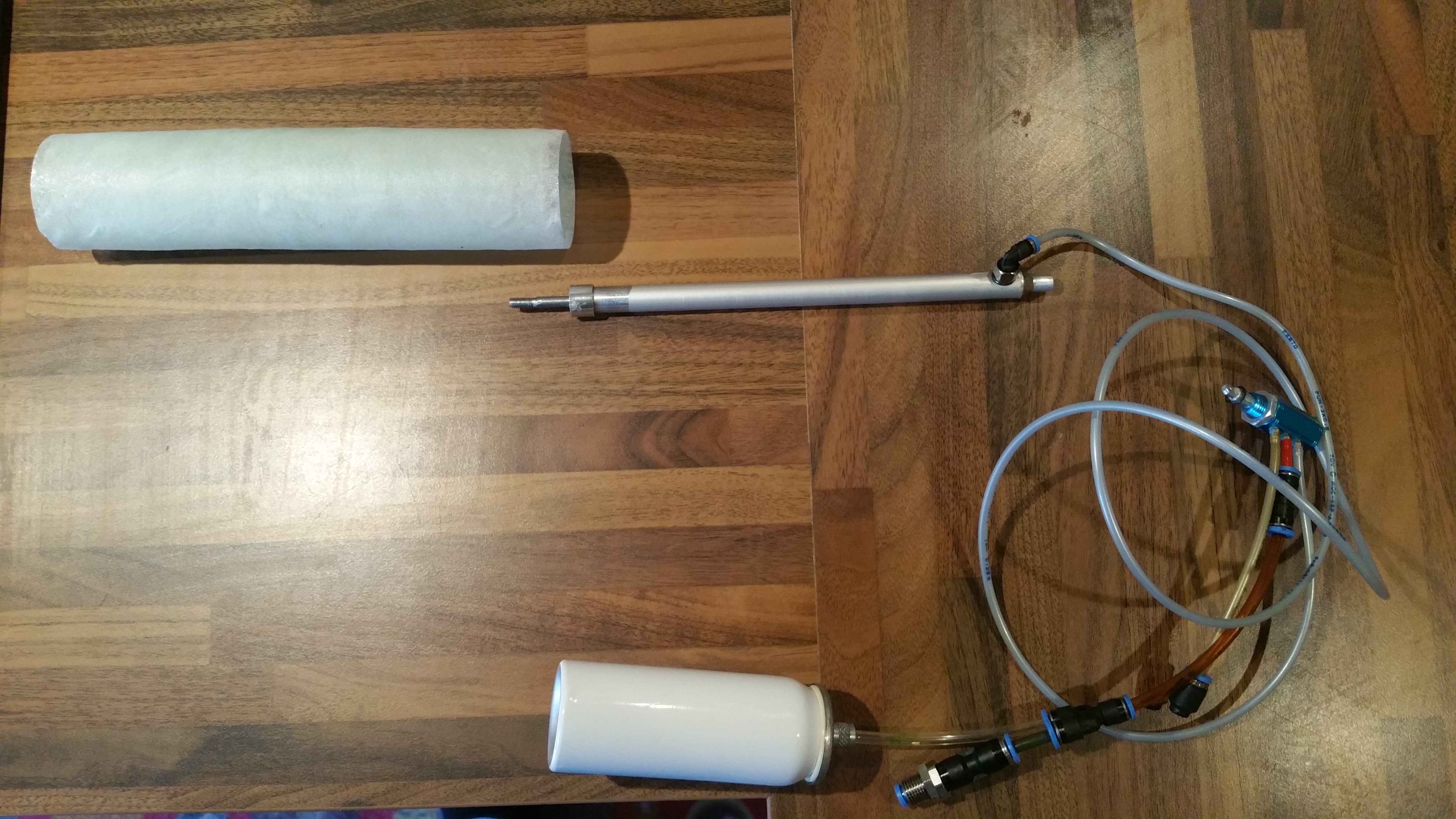

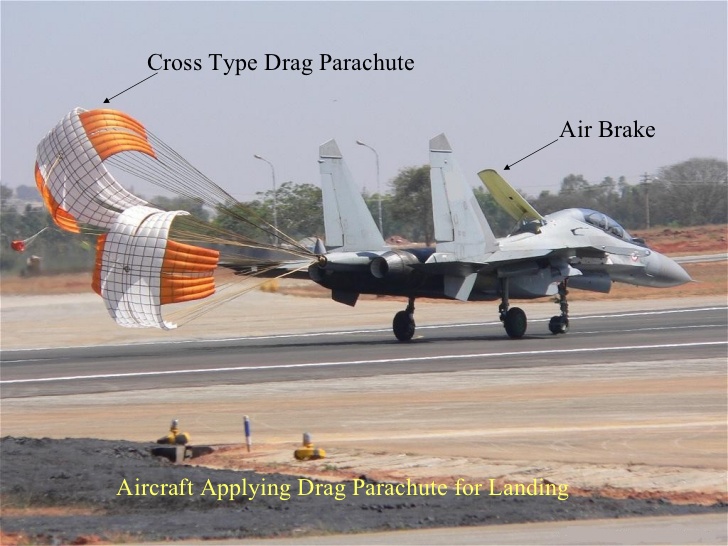

ETAPE 1 : Le système grandeur

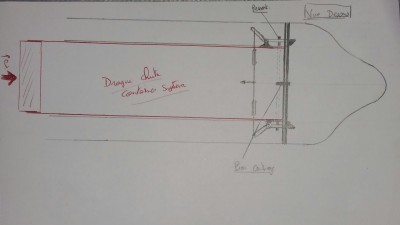

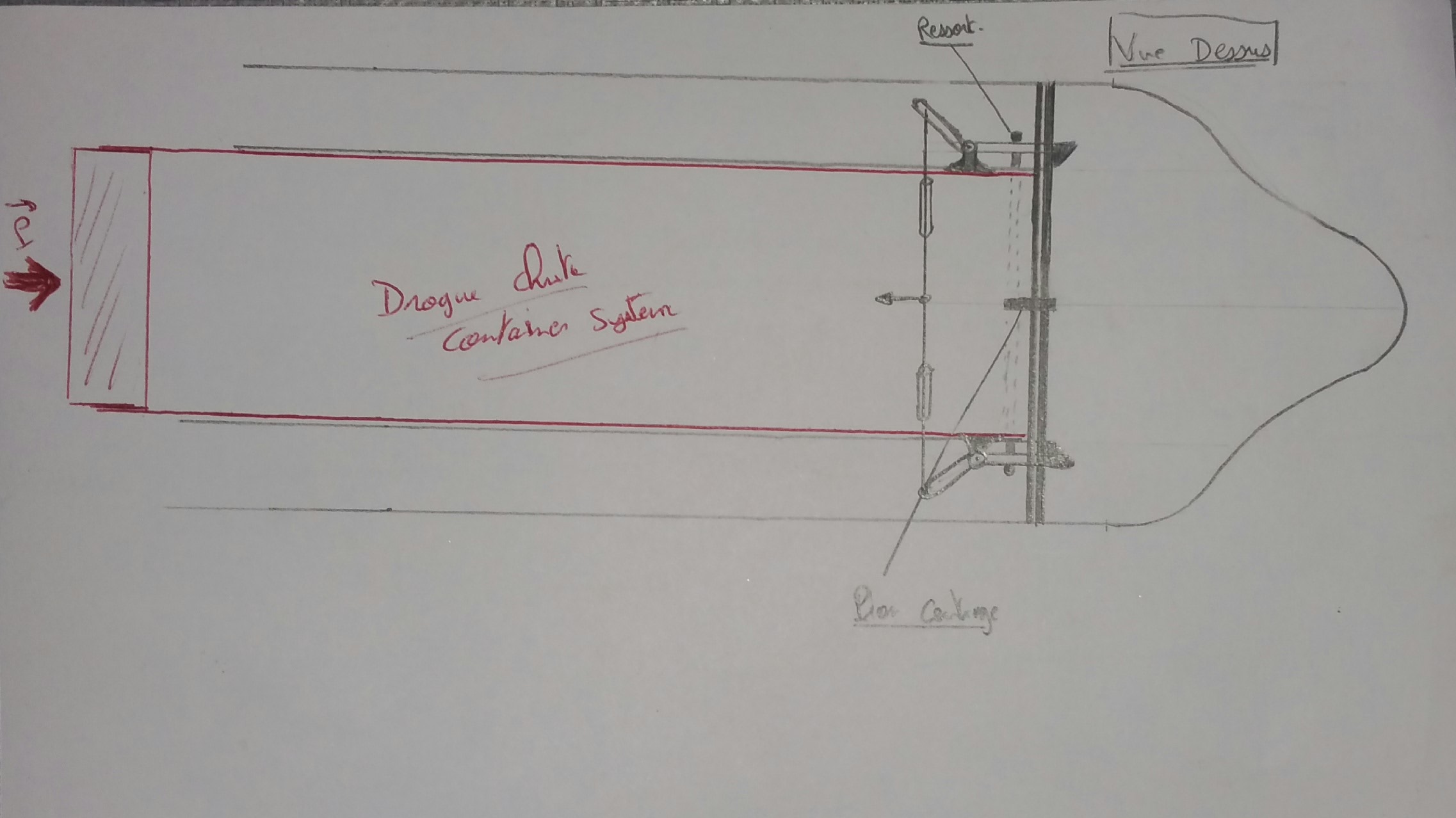

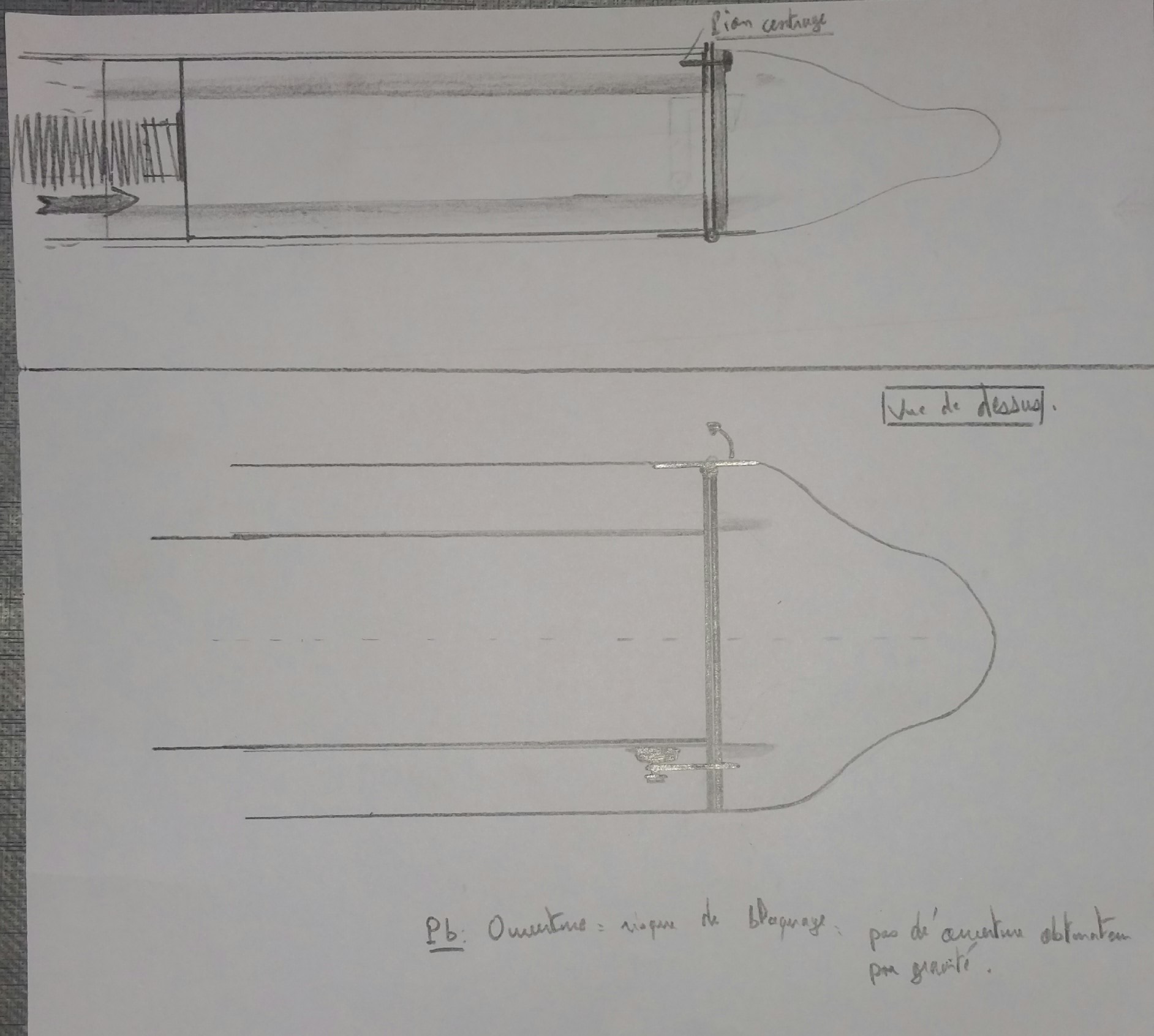

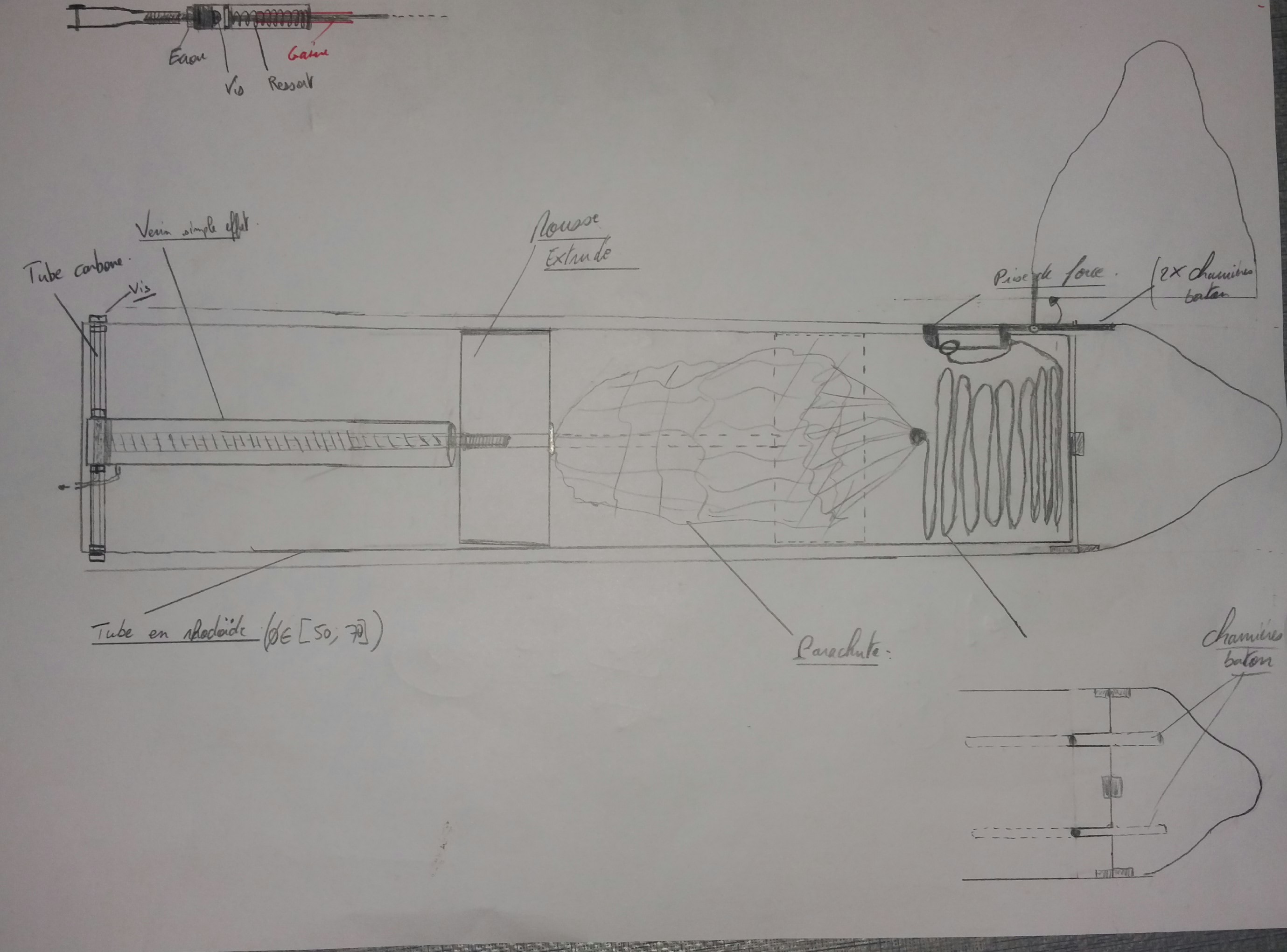

ETAPE 2 : Les systèmes envisagés
- le verrin pneumatique qui pousse le parachute contenu dans un logement et trappe arrière fixée par des aimants ;
(Vieillissement et usure maitrisée, chargement du parachute facile, bloquage peu probable, déformation du parachute limitée; risque de fuite d'air, électrovanne supplémentaire)
- le parachute est éjecté par un ressort maintenu sous pression, la libération étant obtenu par un loquet actionné par un servo;
--> système suivant :
https://www.youtube.com/watch?v=iWEx2W_xoWs
(Système simple; chargement du parachute plus compliquée, ressort mettant sous pression le para --> déformation, fibilité et usure du loquet non pérennes, servo nécessaire )
Je retiens donc le premier montage ...
ETAPE 3 : Un peu de shoping
Voilà la liste de matériel dont j'ai eu besoin:
PARACHUTE
- Toile en nylon Ripstop Orange (densité: 310 t ; épaisseur: 20d ; 35g/m²) ICI
- Toile en nylon Ripstop Blanc (densité: 310 t ; épaisseur: 20d ; 35g/m²) ICI
- Bobine de fil pour ligne 50lb (23kg) ICI
- Machine à coudre de ma fille
VERIN perso
- Tube Alu diam int. 8mm (ext=10mm)
- Jonc Alu diam: 8mm
- Corde à piano de 4mm

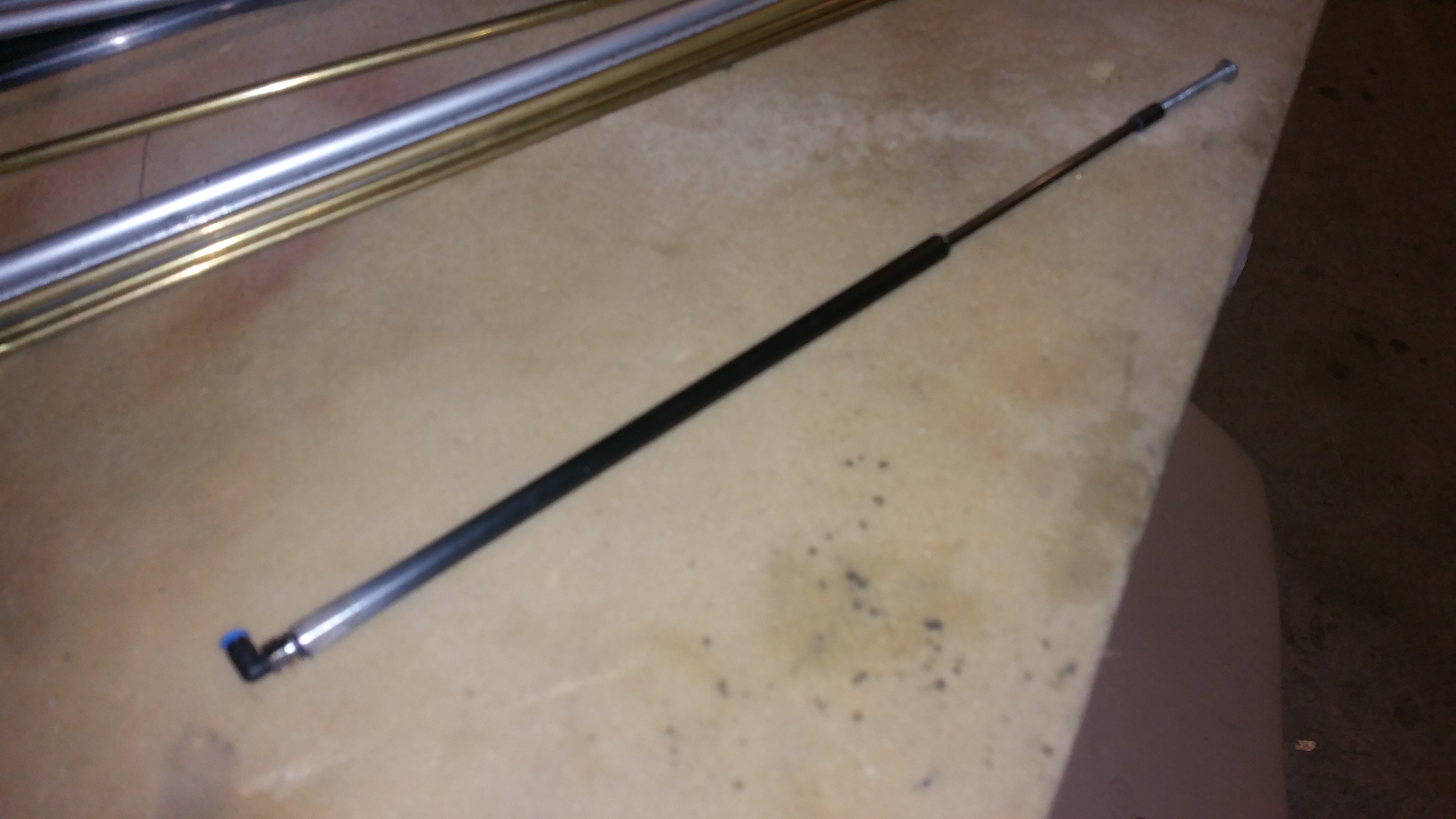

- Vieux vérin (ce type là)
LOGEMENT
- Résine époxy
- Fibre de verre 150g/m2 (ce que vous avez)
- Tube carton / rodhoïd du diamètre désiré (support de moulage)
ETAPE 4 : Parachute

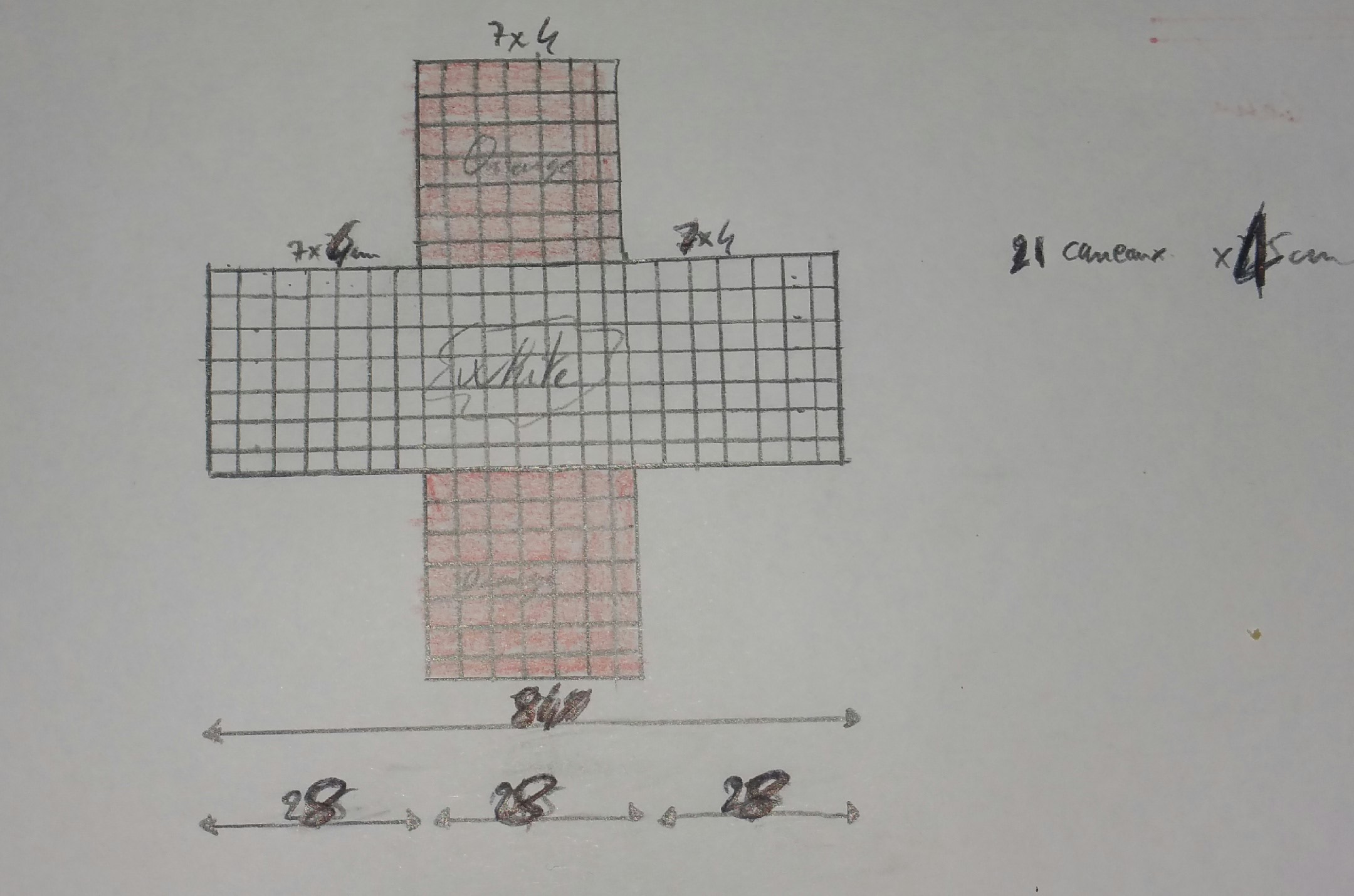

- plan

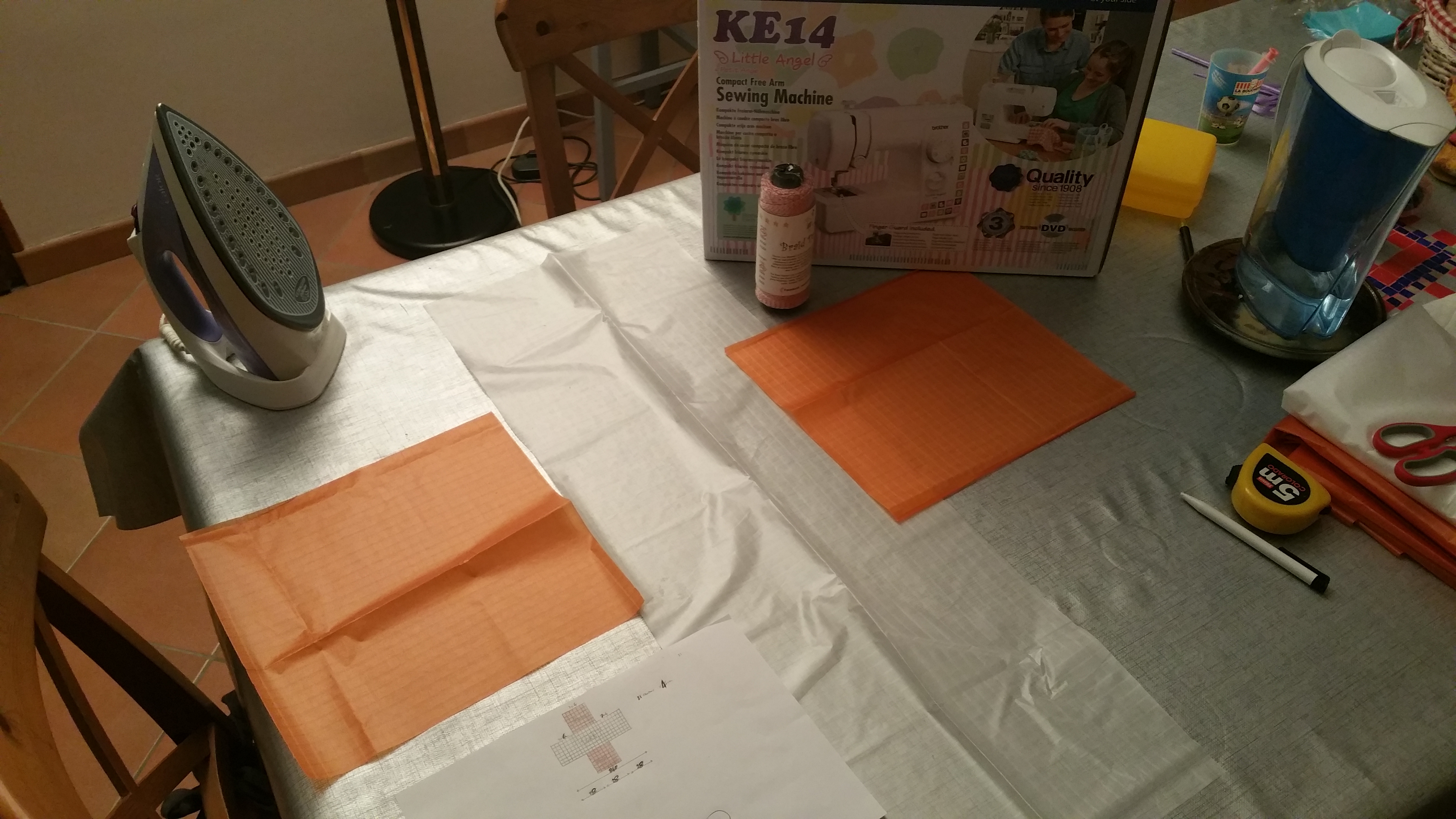

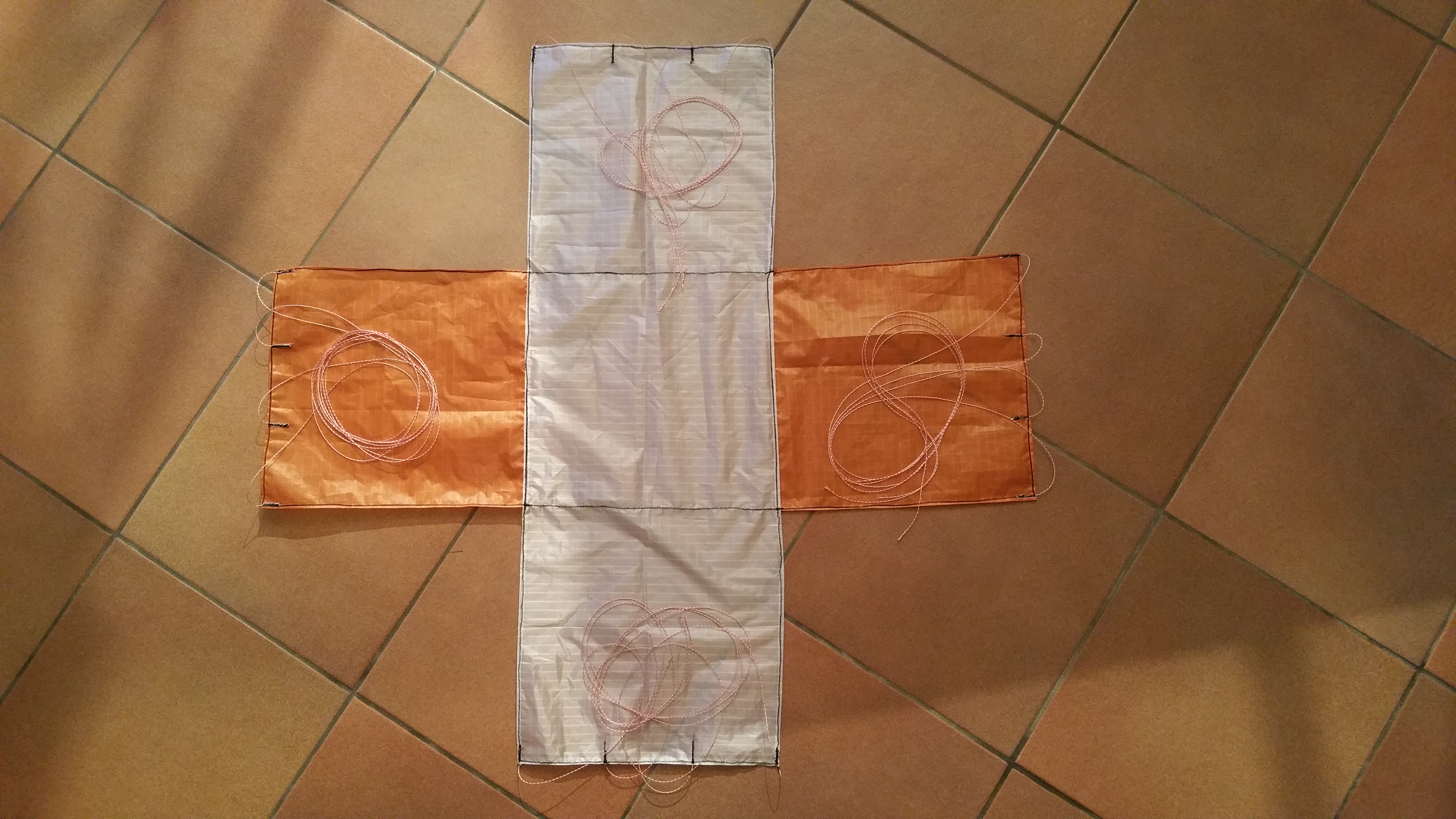

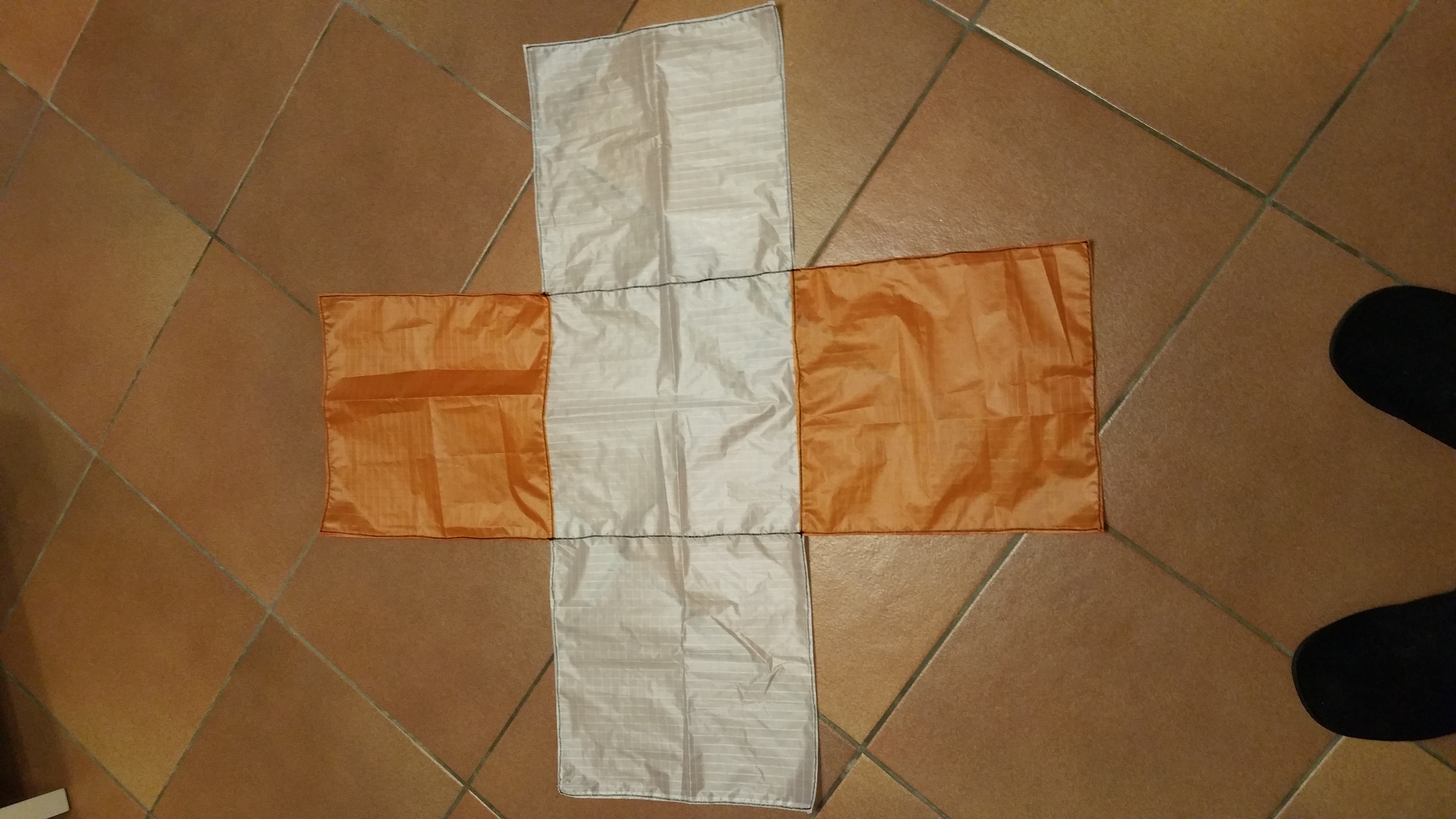

- Tout début après découpe
- Coutures des bords
--> éviter la cyano pour les pressés...ça va annihiler les propriétés très résistantes du Ripstop en le rendant cassant !
Résultat:
https://www.youtube.com/watch?v=O1n_A3NJmpE

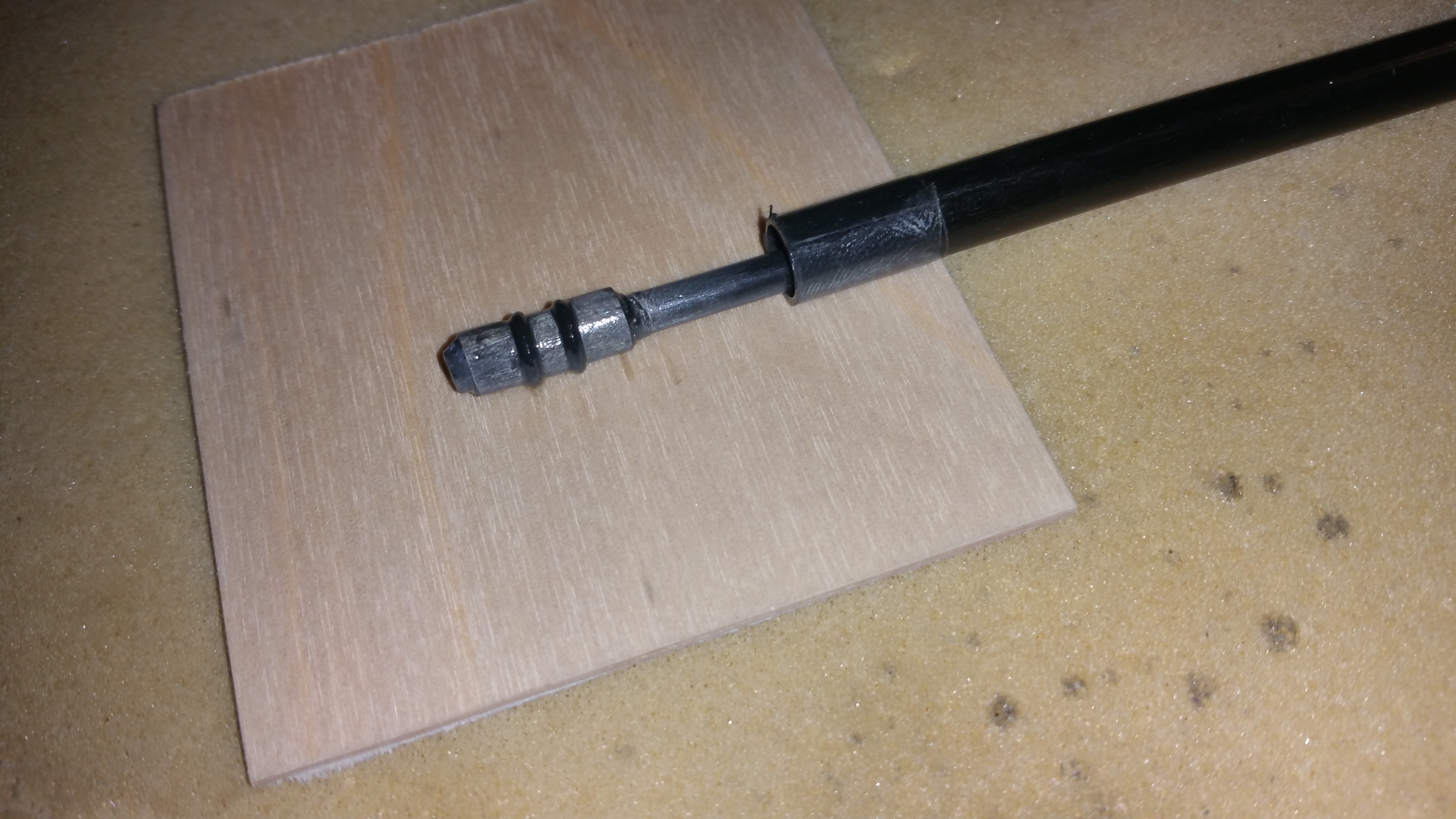

ETAPE 5 : Vérin

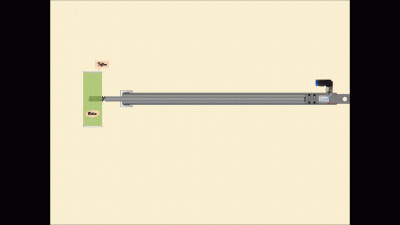

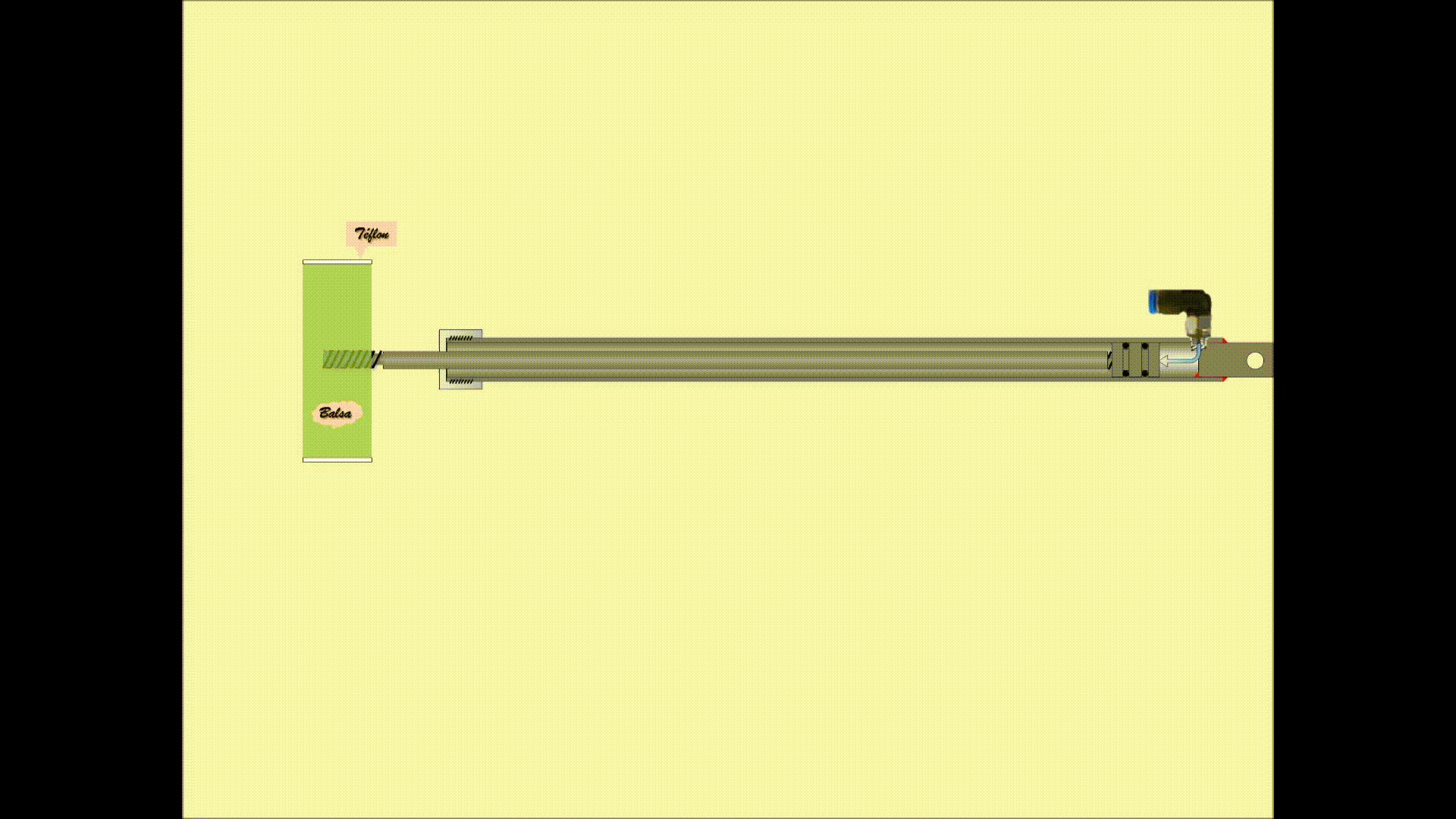

Schéma pour aider à fabriquer le vérin (un petit ressort a été mis dedans pour ramener 50% de la course):

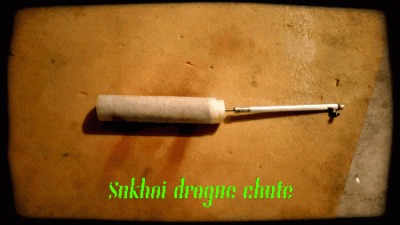

https://www.youtube.com/watch?v=v_Jjc8LuftM

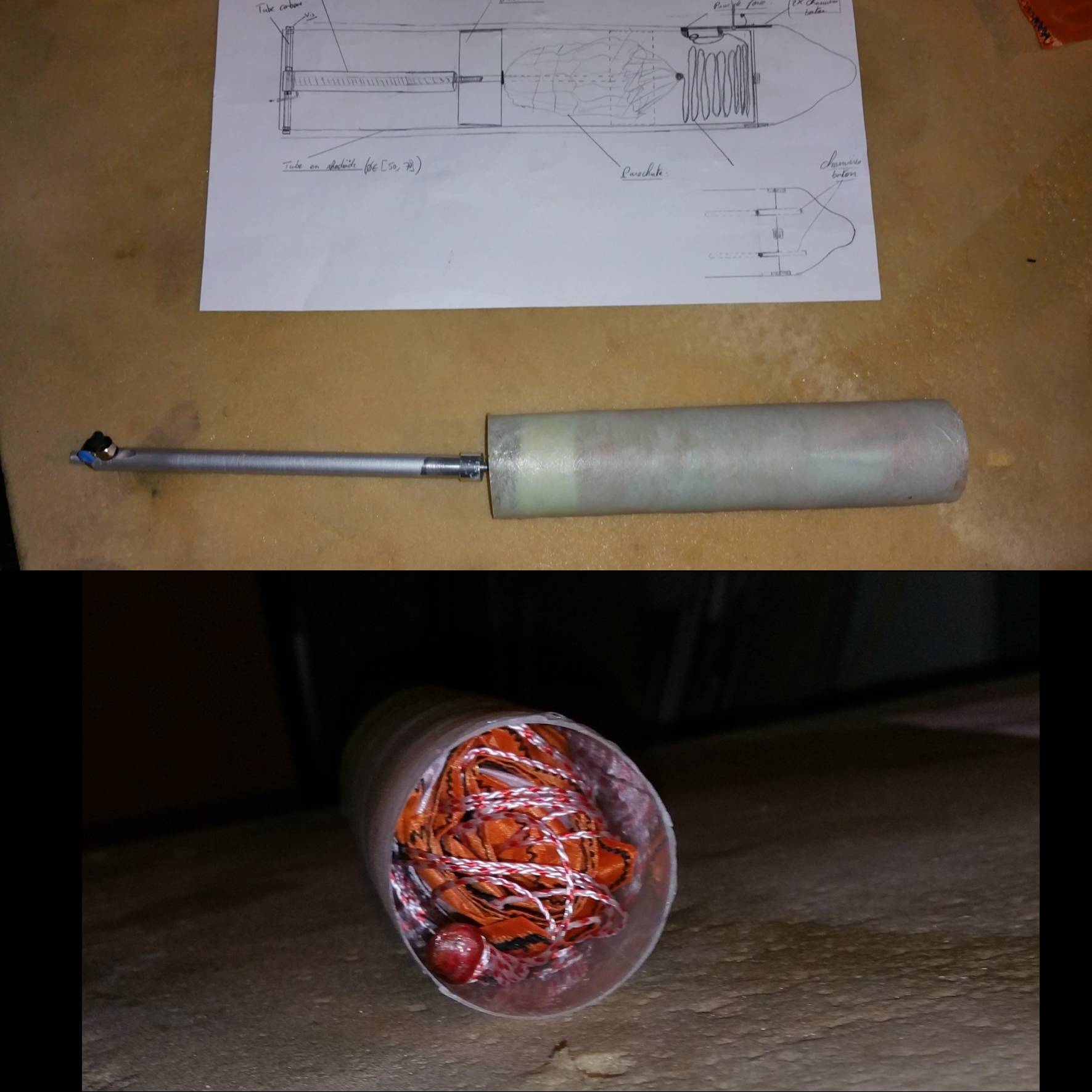

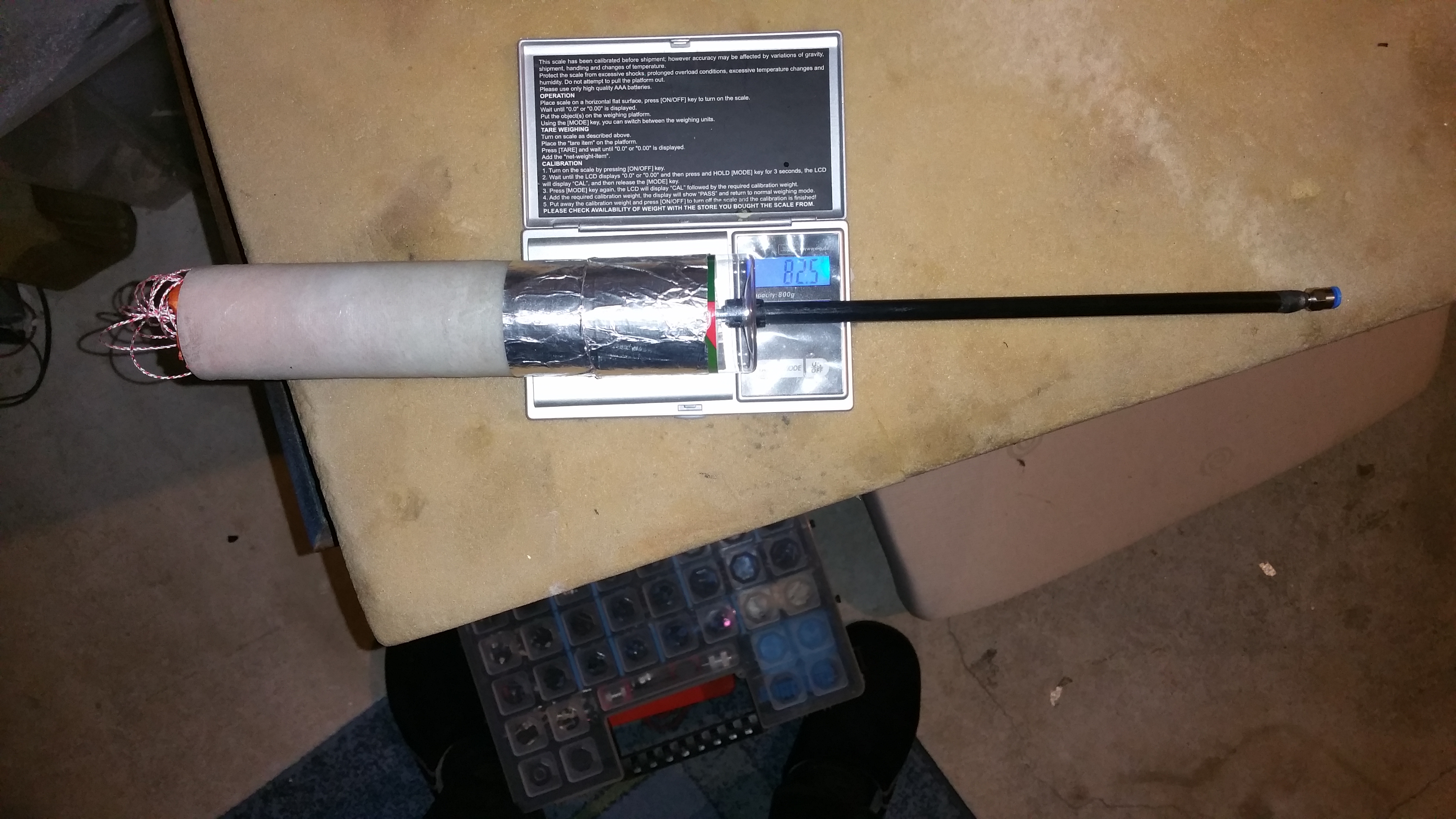

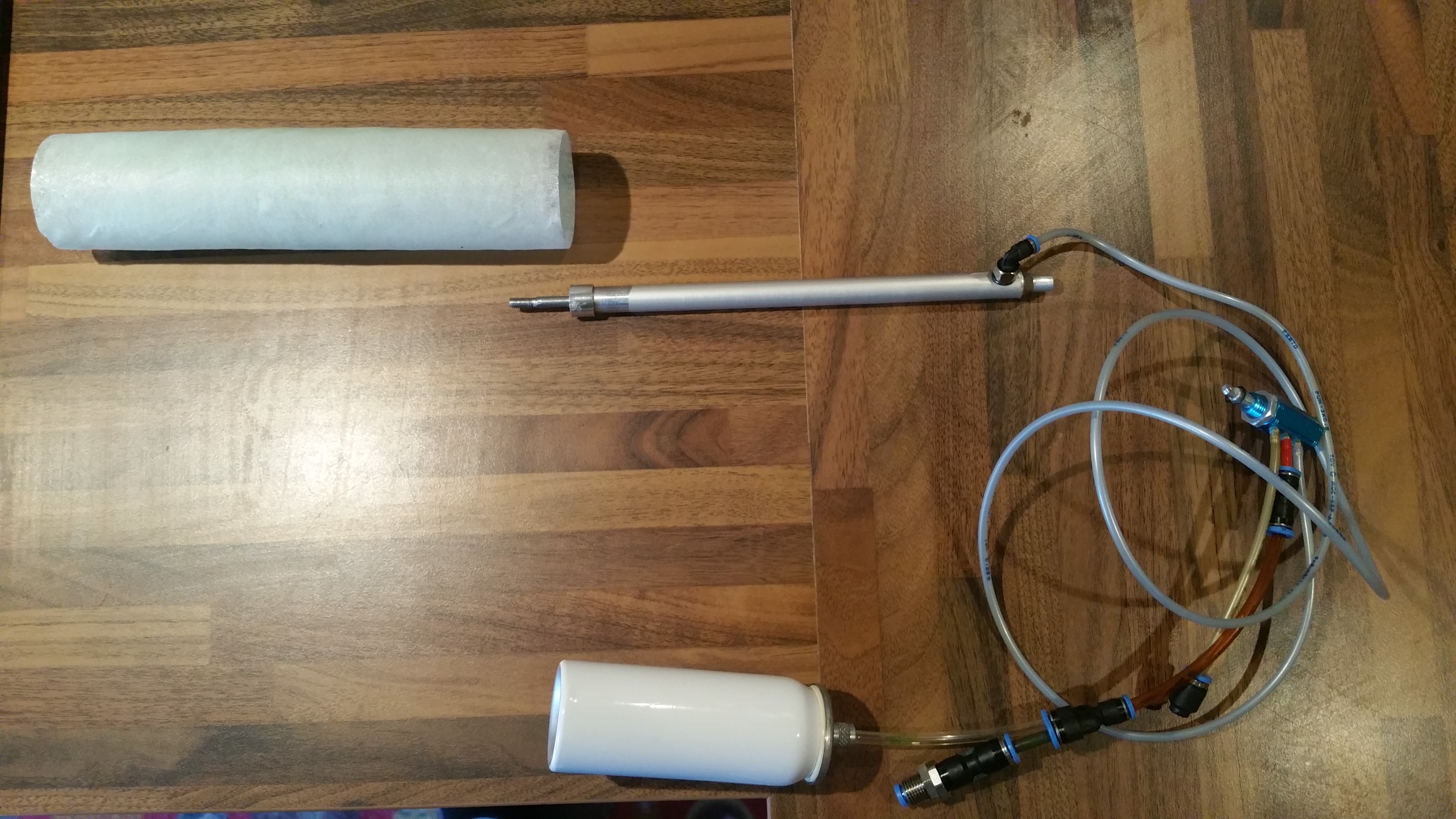

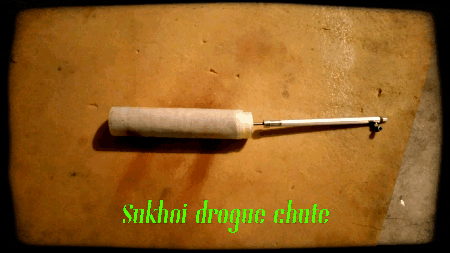

ETAPE 6 : Tube Fibre verre // Logement
https://www.youtube.com/watch?v=AGfMj0_d3b8
