F4 Phantom axe d'articulation de la gouverne de profondeur

[Rhofr]

Bonjour a tous

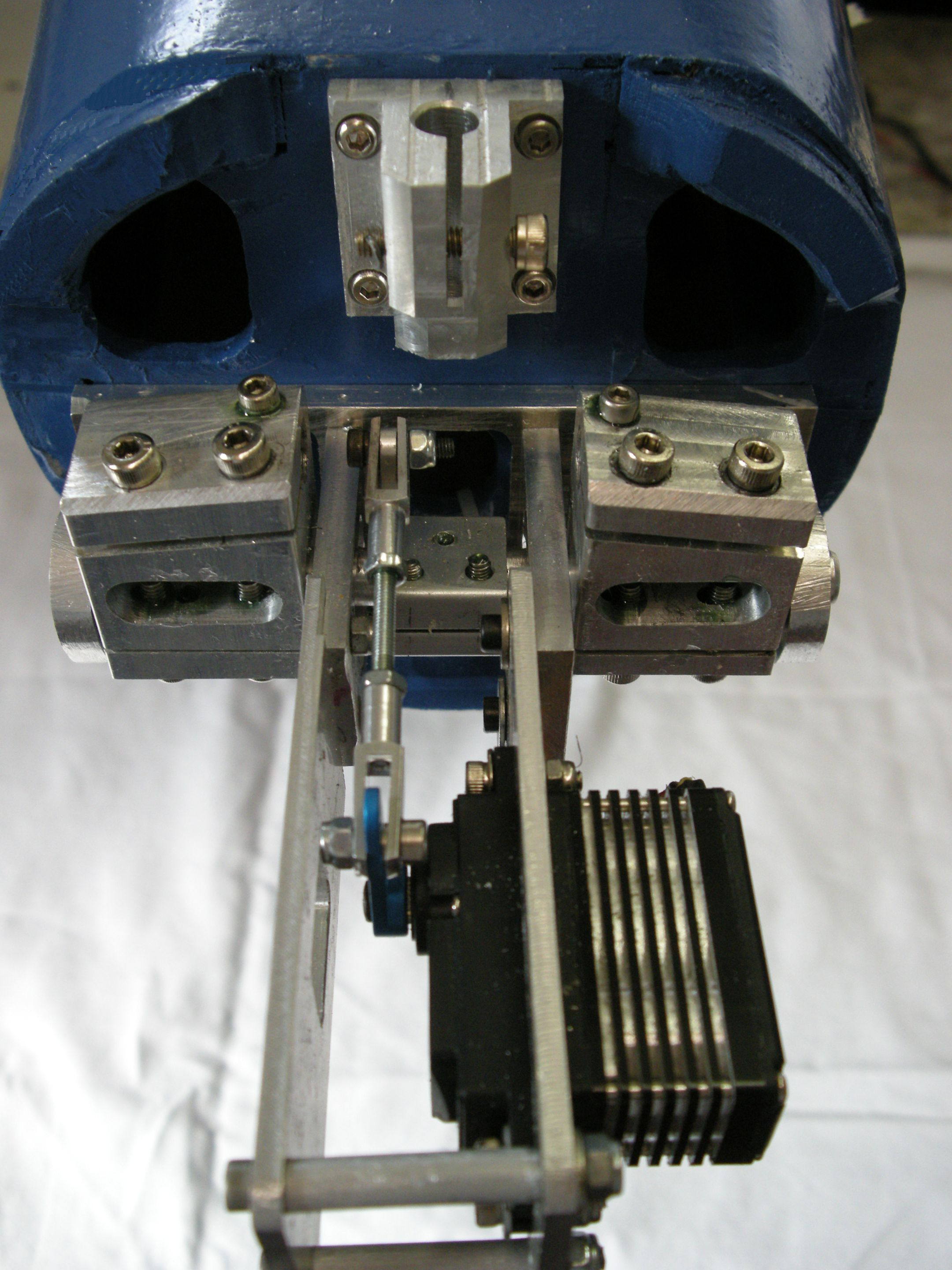

Ci joint la mécanique développée pour mon Alphajet, un servo commande les deux stabs inclinés.
Fichier en 3D rotation sur 360° en pdf.

[helicobruno]

Lionel, si tu avais un lien ? Suis un boulet je ne trouve pas !

[Rhofr]

Avec une photo.
René

[gdh]

Bonjour a tous
Ci joint la mécanique développée pour mon Alphajet, un servo commande les deux stabs inclinés.
Fichier en 3D rotation sur 360° en pdf.

lien vide

[gdh]

jusqu’à présent il a été proposé des mécanismes avec axe de rotation sur la corde de la gouverne
la question était: qu'en est il si l'axe est déporté comme sur le grandeur ?

[helicobruno]

jusqu’à présent il a été proposé des mécanismes avec axe de rotation sur la corde de la gouverne
la question était: qu'en est il si l'axe est déporté comme sur le grandeur ?

+1 pour Georges, il a su synthétiser ma demande.

[yaeger]

Je pense que l'axe situé au dessus de la corde de profil a une fonction pendulaire visant à auto stabiliser la gouverne afin d'éviter les phénomènes de flutter en transsonique dus au dièdre inverse de la dite gouverne ...

Voir la réponse de Franck Aguerre (le concepteur de prédimrc) à ma question aux posts 1188 et 1189 ..

https://www.modelisme.com/forum/aero-pl ... ost2625400" onclick="window.open(this.href);return false;

@+

[granit]

Bonjour, le projet a été arreté? ca serait dommage ....si vous avez quelques photos, meme fini
Merci

[helicobruno]

Bonjour, le projet a été arreté? ca serait dommage ....si vous avez quelques photos, meme fini
Merci

Bonjour, le projet n'est pas arrêté mais a été mis en stand-by pour quelques mois.

La construction devrait reprendre d'ici cette fin d'année, je ne manquerai pas de poster quelques photos de l'avancement.
