PRESENTATION RAFALE V2014 CHRISTEN DIFFUSION

[alexcars]

Bonjour à tous,

Ayant possédé un rafale CD + M90 jusqu'en 2013, vendu pour cause de financement autre machine.
J’appréciais sa taille (pour le transport), c'est une machine pour voler partout avec d'excellentes qualités de vols

Nostalgie:

J'ai craqué à la vue du nouveau rafale 2014 CD.
Les différences :

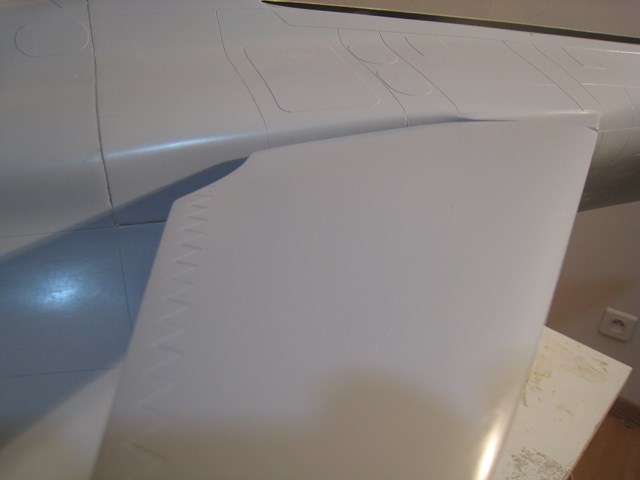

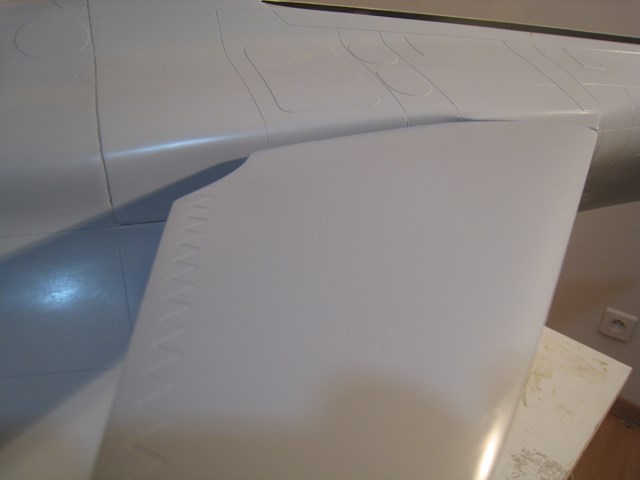

-lignes de structure gravées

-avion "maquette" avec corde emplanture 70 CM et saumon 20CM augmentées
-couple fuselage aires+carbone + 1 seule clé d'aile (+ léger que les kit précédents).

-train behotec pneumatique ou électrique avec servo direction sur la jambe avant (adieu les cables)

-au choix tuyère mono ou bi sortie.

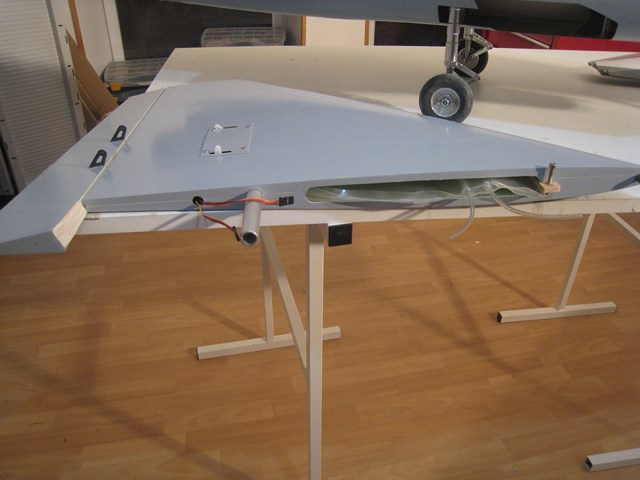

-possibilité d'installer un bidon ventral avec poches ou poches dans les ailes 2.4l.

a bientot alex

[ice_man]

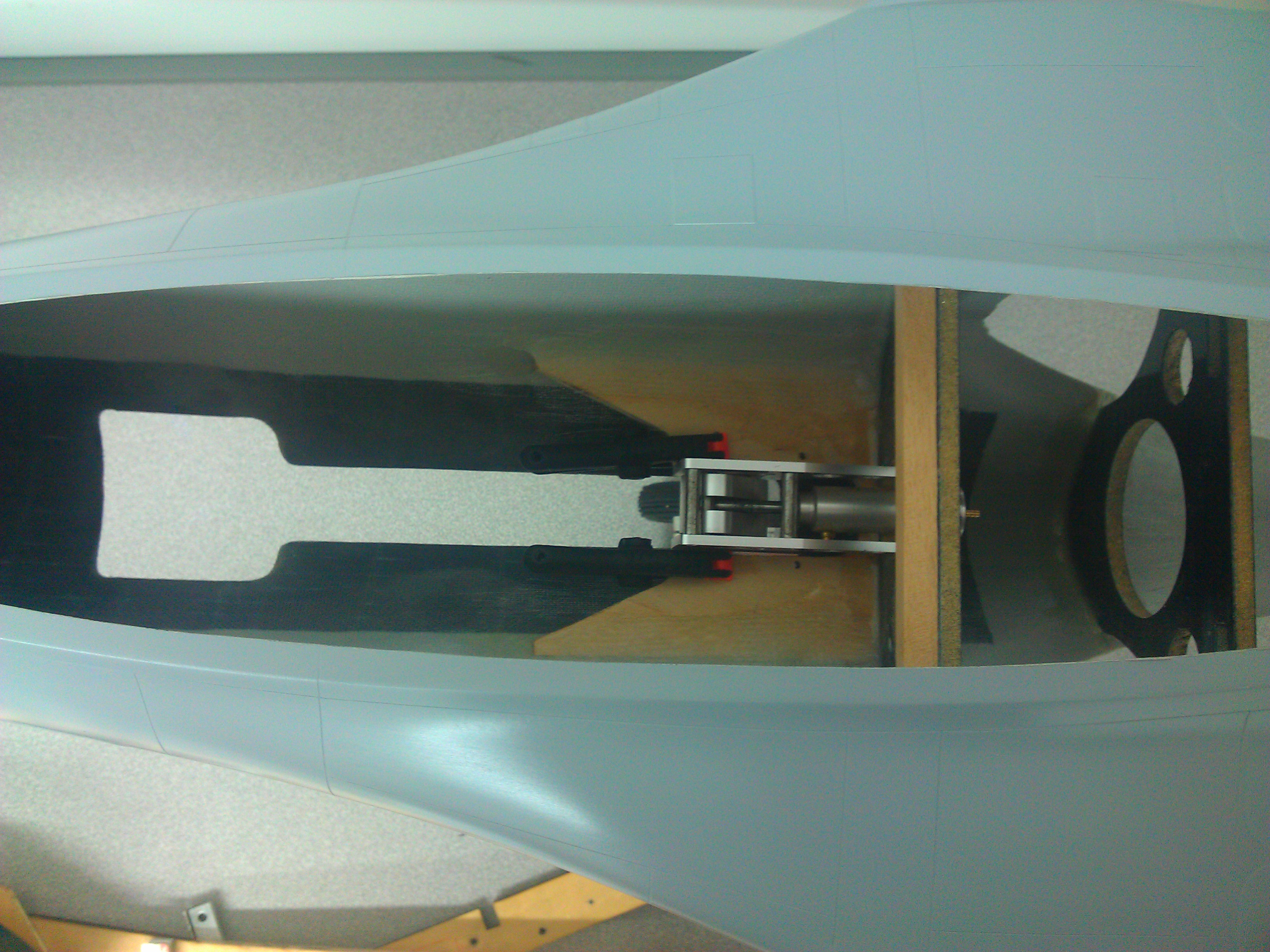

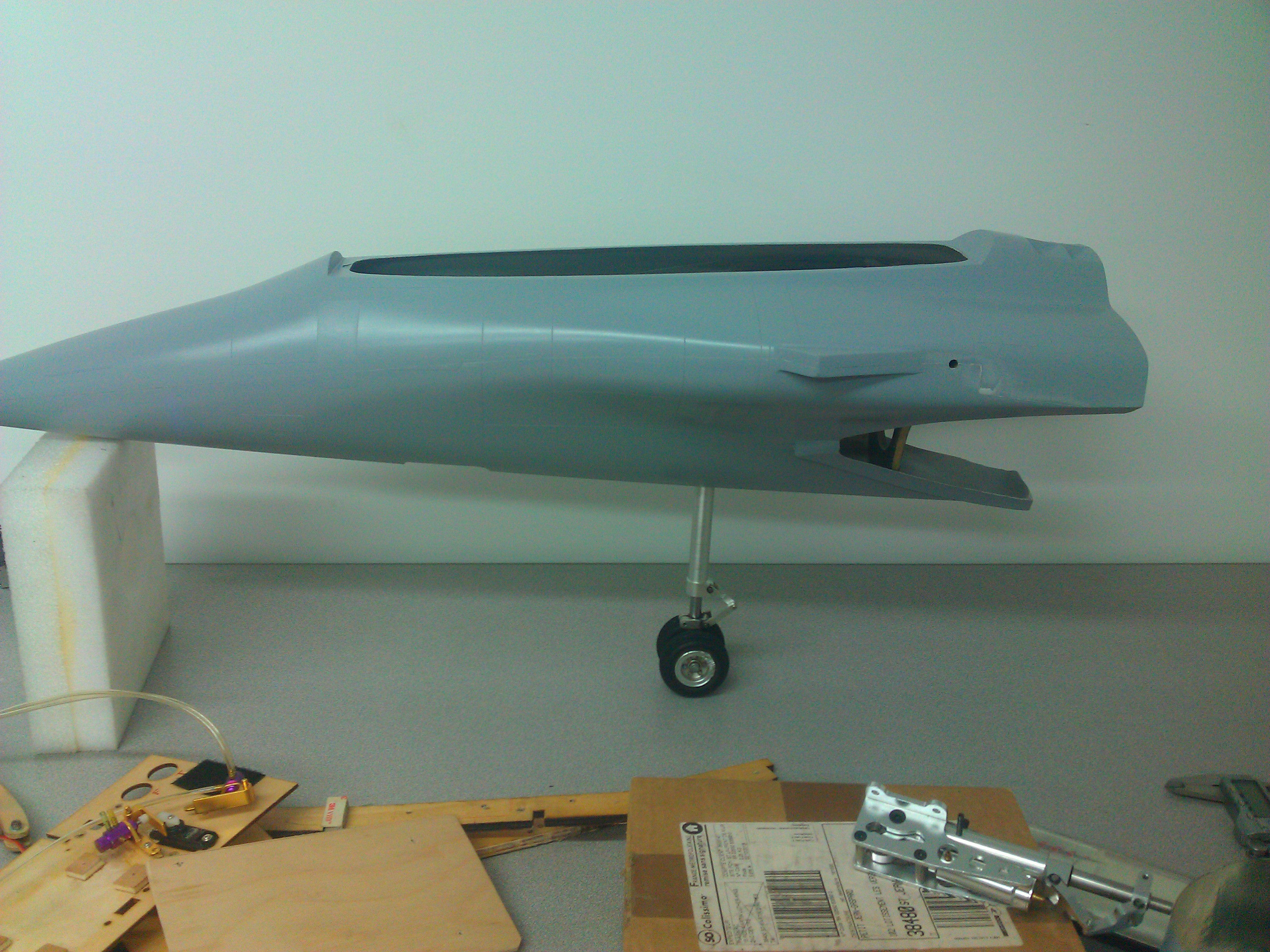

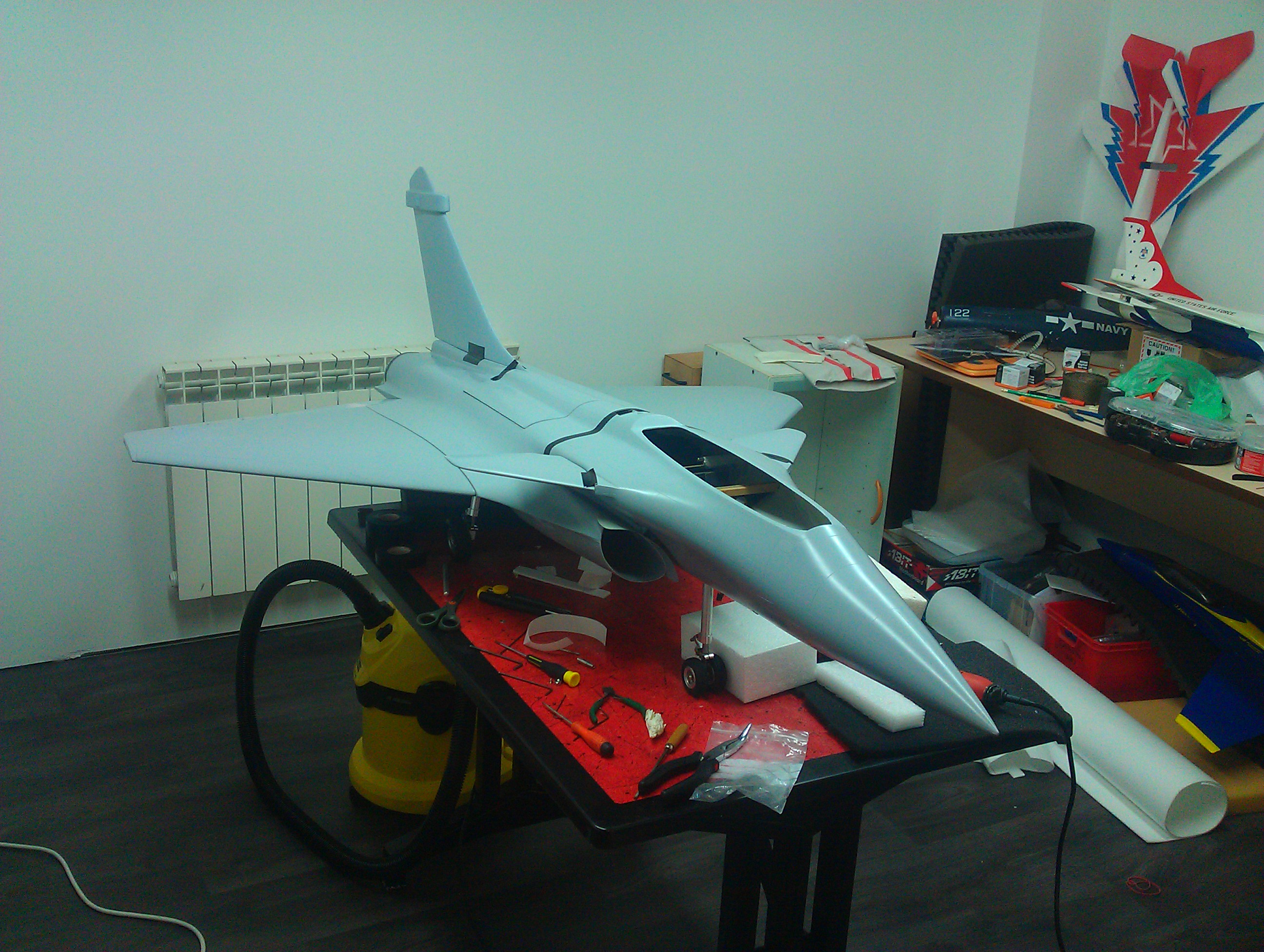

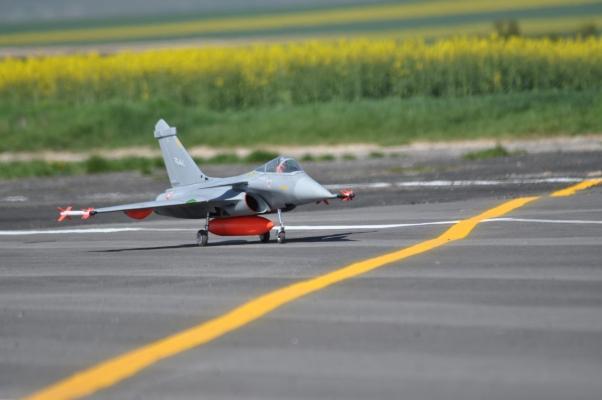

quelques photos du mien.

en prévision :
- M100 + mono sortie dans un premier temps.
- JR8411
- train du rafale flyeaglejet (récup) d'où pas mal de modifs sur les supports de train principale

[ice_man]

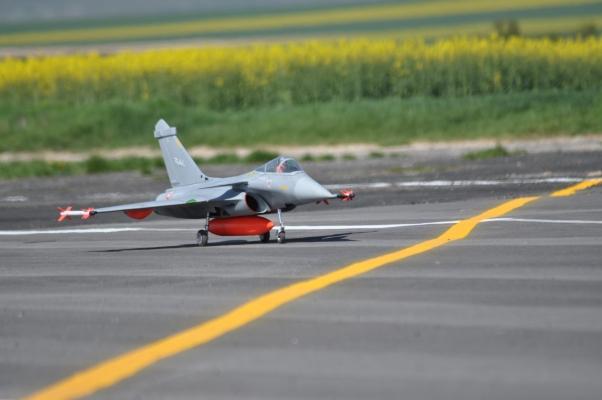

les video des 1er vol du nouveau model
https://www.youtube.com/watch?v=ck-CxpMIygk[/video]

[tom5972]

ca grimpe aux arbres avec un vt80!

[ice_man]

faut prendre en compte que c'est un montage light (pas de trappe, pas de fioriture)

mais oui le Christen est leger.

[alexcars]

Bonjour

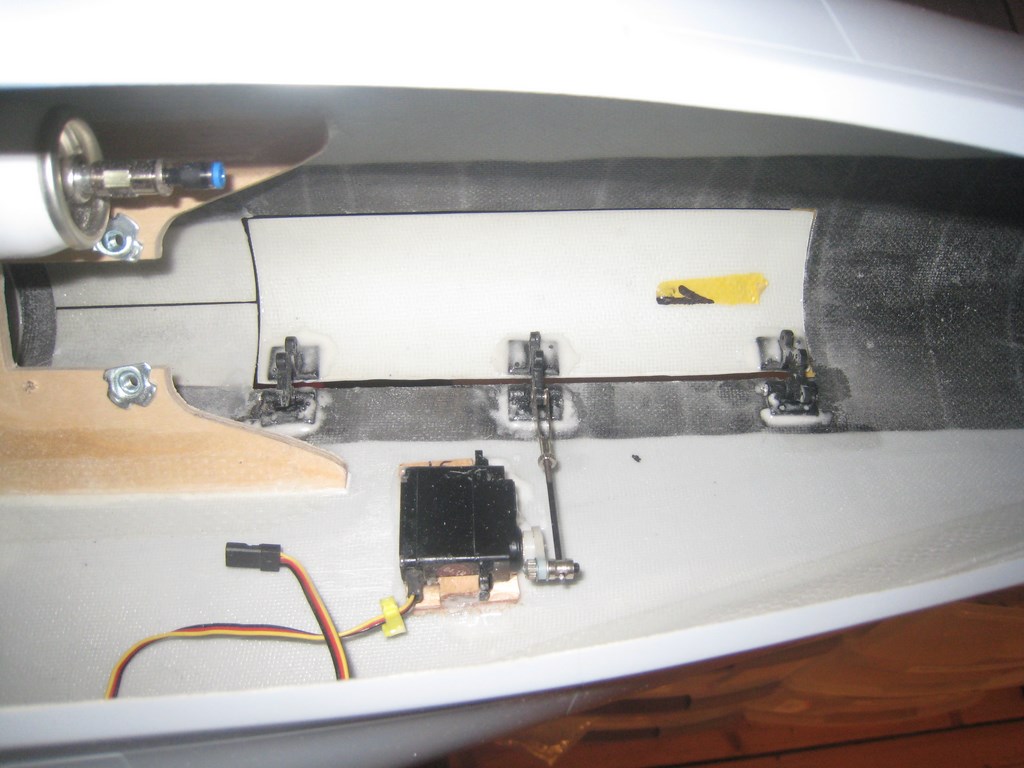

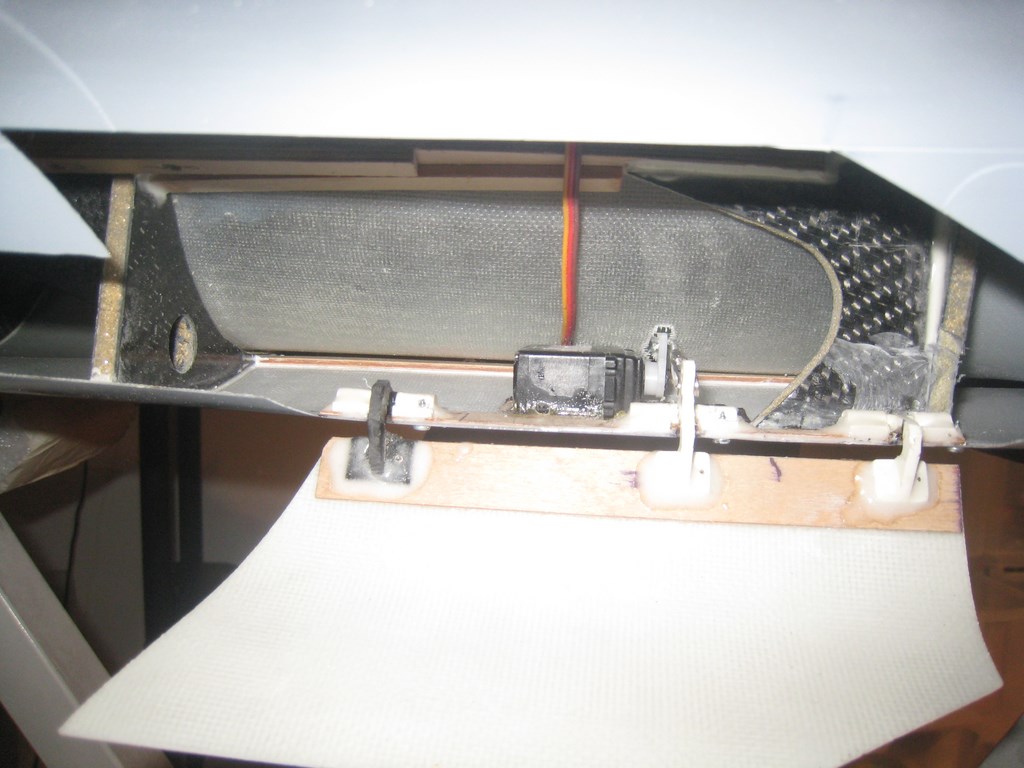

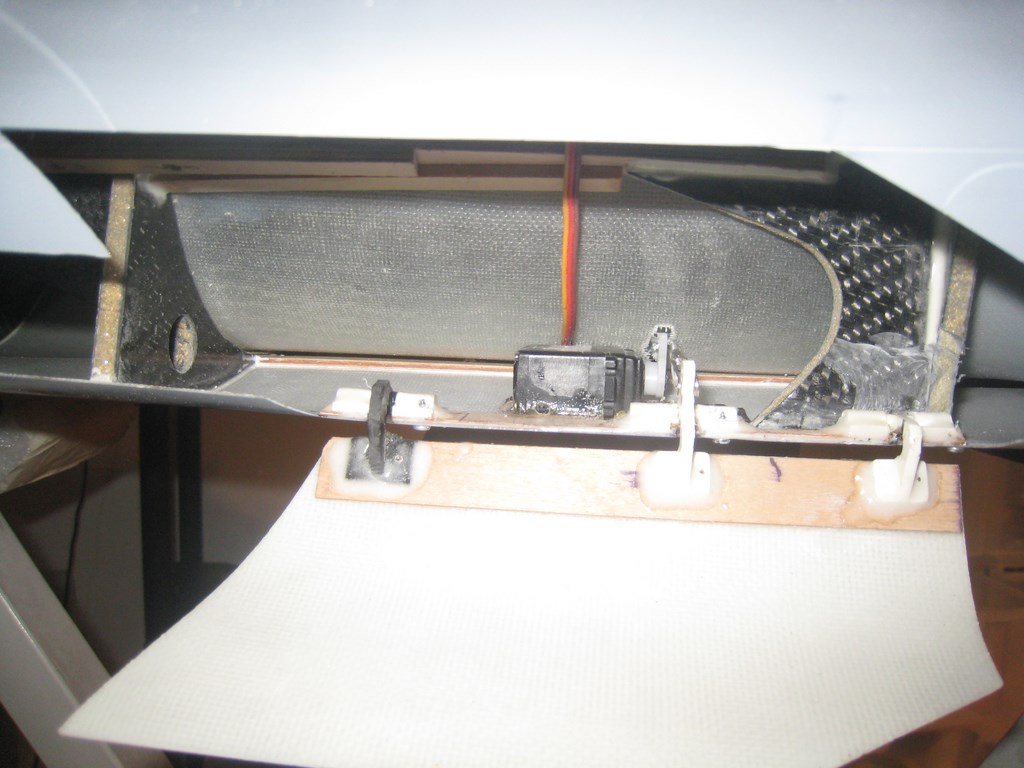

montage des trappes arrières avec servos DES 678

Trappes avant (3):
charnières déportée + servo pour la grande

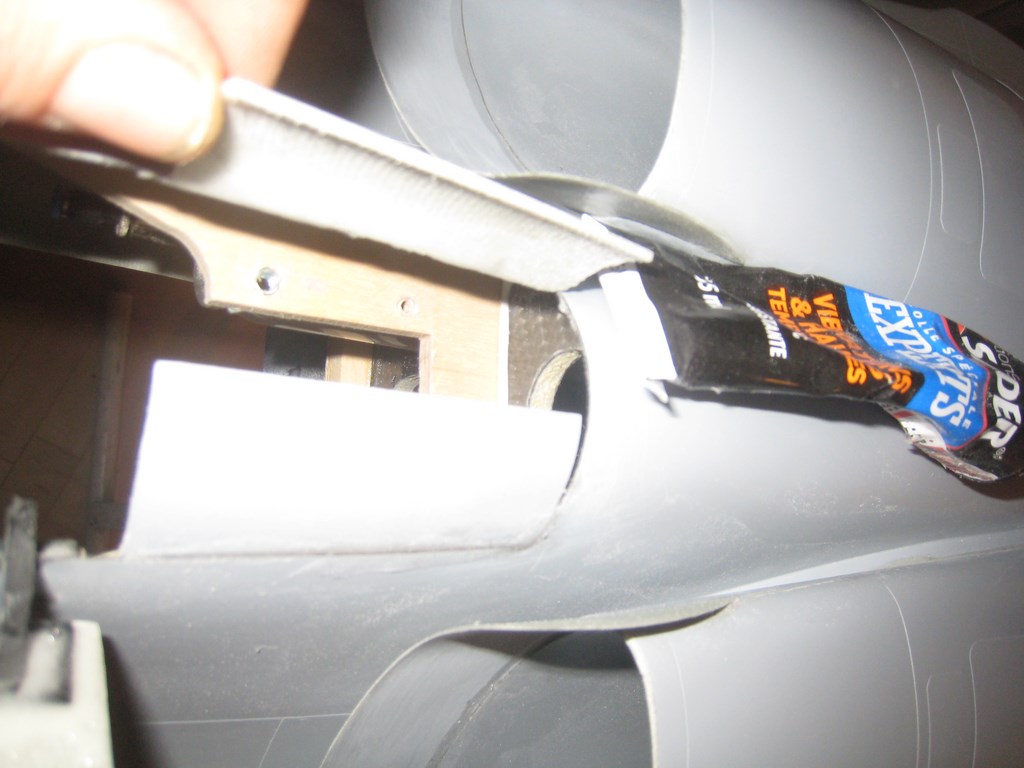

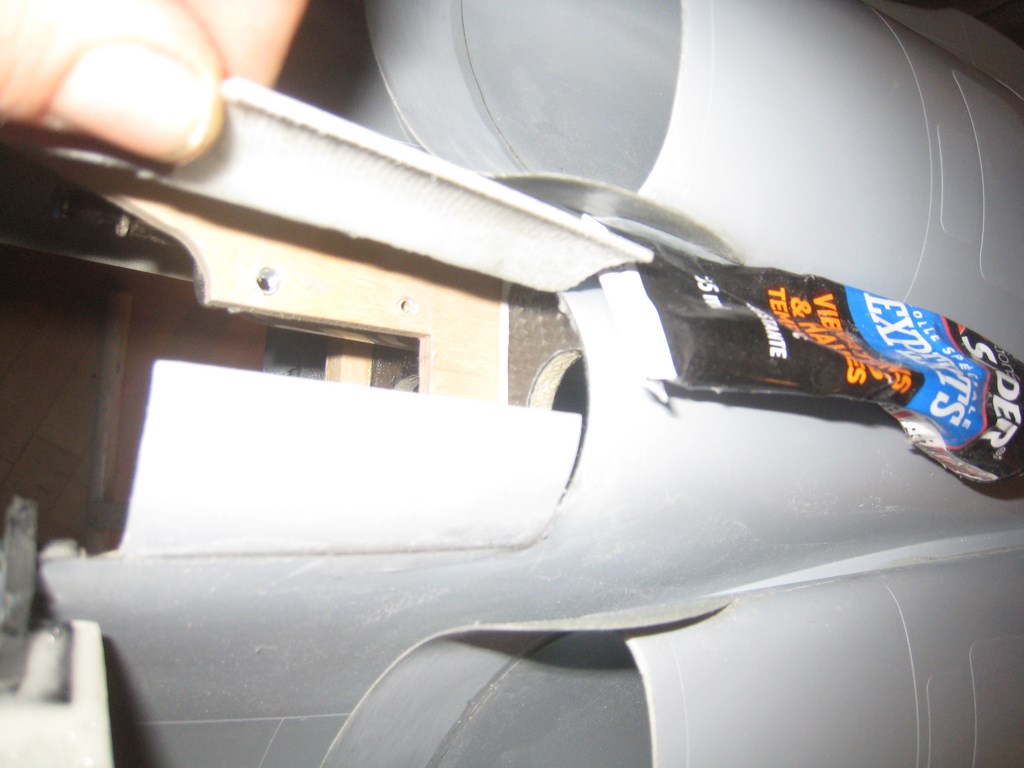

Vu le peu de place,les petites trappes sont collées simplement avec de la colle sader multimatériaux souple
(charnière silicone inspirée des planeurs), elle reviennent naturellement en position fermée.

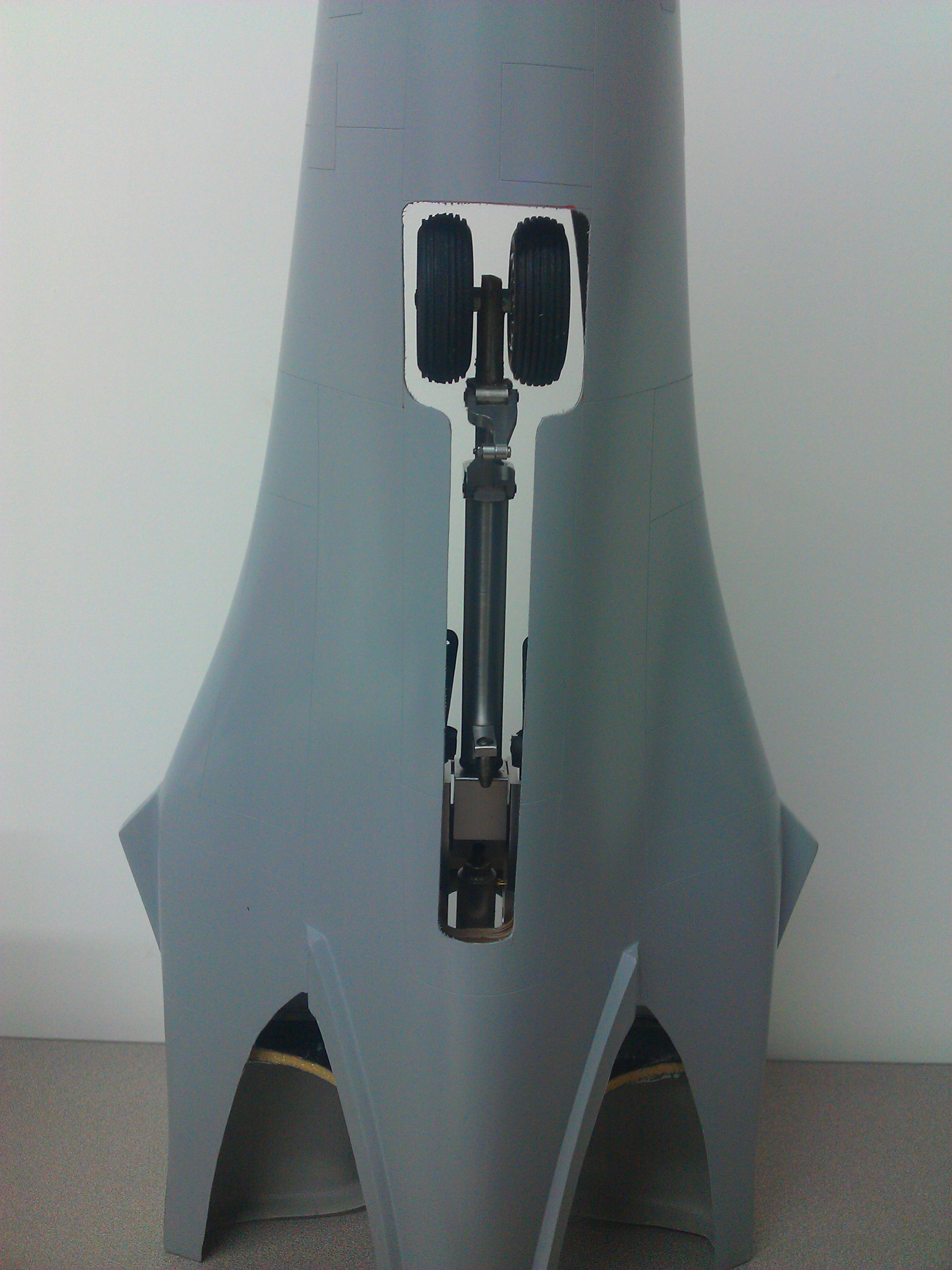

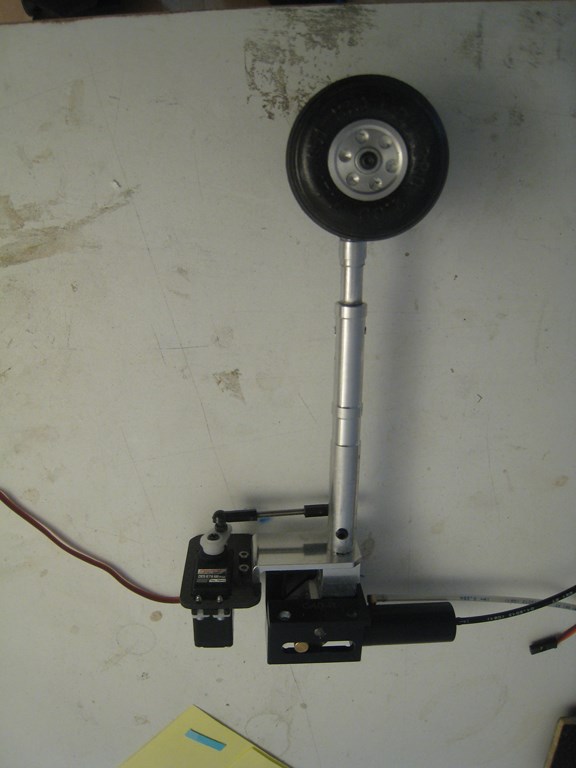

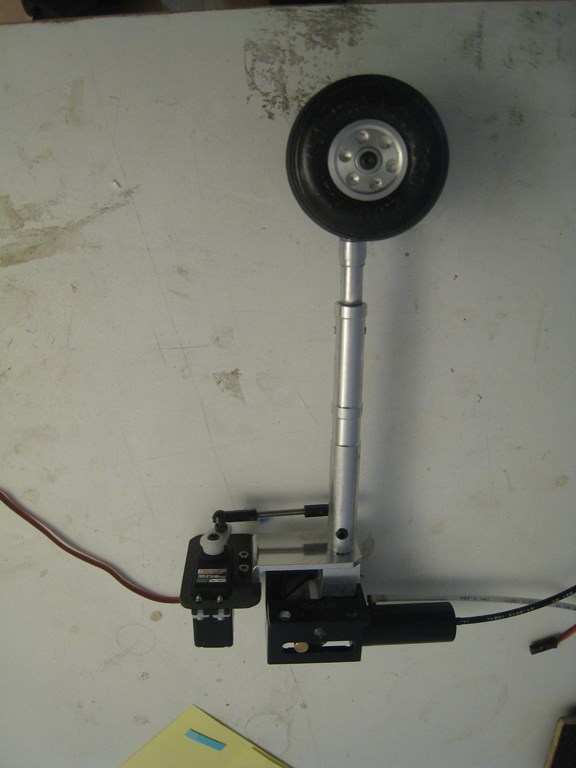

La mécanique du train avant behotec avec servo intégré

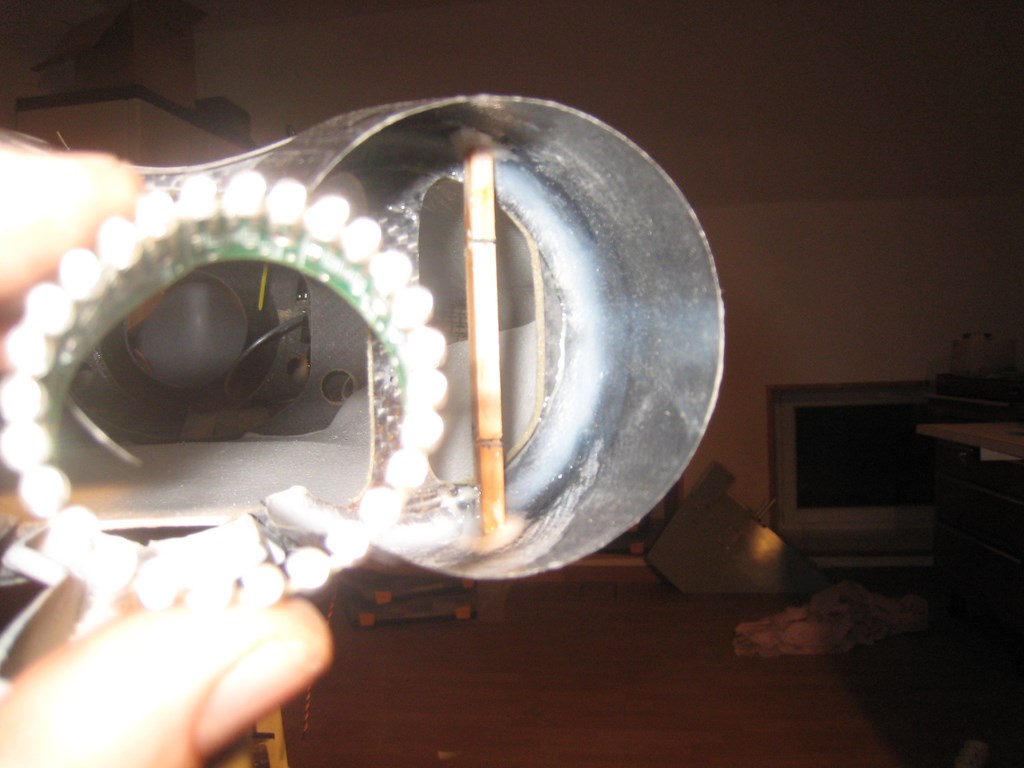

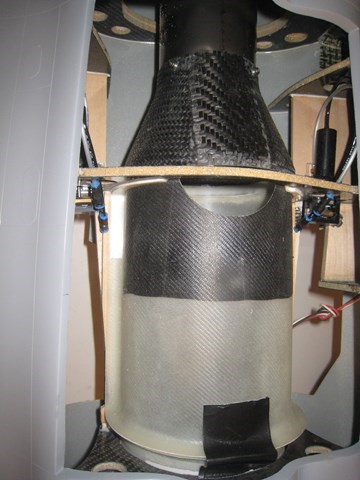

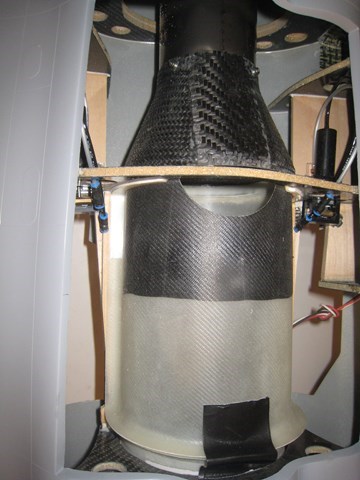

Montage des afterburners démontables
mon rafale est équipé d'une tuyère mono-sortie, les anneaux font 45 mm de diamètre

bientôt la suite, Alex

[Lolofly]

Bonjour,

Il est magnifique ce kit, çà fait rêver !

J'ai une question concernant les couples de chez Christen. Il sont en Airex Carbone d’après ce que j'ai pu voir sur le site. Quelle est leur épaisseur totale et de carbone par face. Je suis en train de refaire un Rafale Avonds et c'est pour avoir une idée du dimensionnement.

Merci.

[ice_man]

faut que je m'y remette si je veux voler avec en debut de saison !

tres sympa les servos en attaque directe comme ça !

le coup des charnière souple tres tres bonne idée !!! j'en ai fait en planeur mais je n'y aurai meme pas pensé sur ce coup là !

[alexcars]

Réponse airex

épaisseur TOTALE du couple : 7,3 mm dont 5 mm d'airex.

quelle équipement radio comptez vous installer?

je suis en futaba, question dont je me pose:
- passer en double réception avec avec 2 R6303 + boitier powerbox expander srs ref 3430
-power box igyro (gère les tailerons et dérive)+ 1 R 6303 + 1 R 6308
- rester avec un 6014 + powerbox évolution

alex

[Lolofly]

Bonsoir,

Pour moi simplement une double alim jeti max 2d. Je ne pense pas qu une powerbox soit nécessaire pour cette taille. Après concernant le double récepteur pourquoi pas mais personnellement je n ai jamais perdu une reception en 2.4...

Laurent
